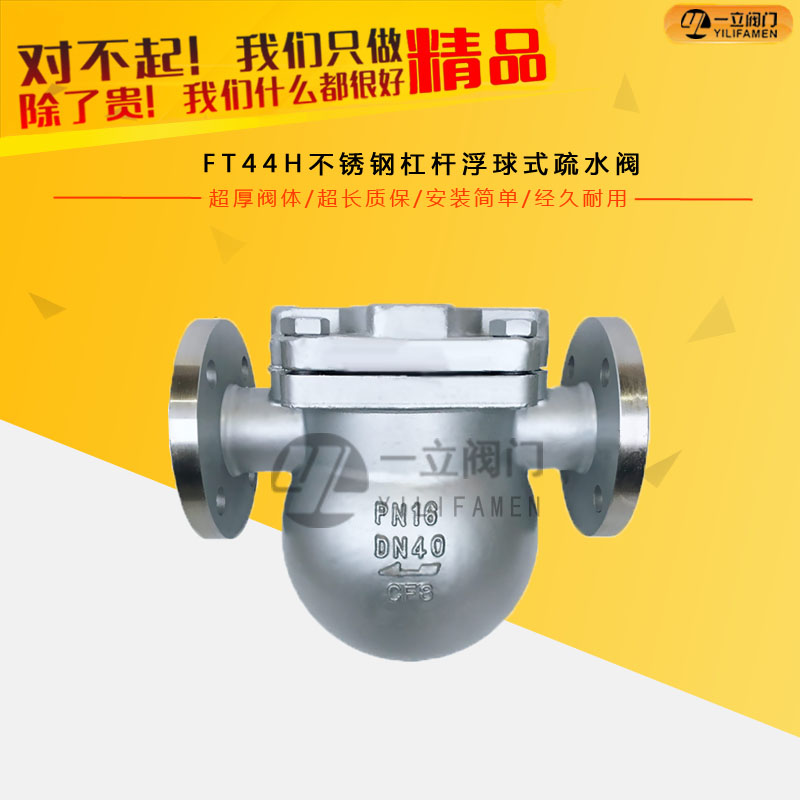

FT44H杠桿浮球式蒸汽疏水閥介紹：
杠桿浮球式蒸汽疏水閥用途：杠桿浮球式蒸汽疏水閥，廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
杠桿浮球式蒸汽疏水閥特點：此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
杠桿浮球式蒸汽疏水閥結構特點及工作原理：
1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
杠桿浮球式蒸汽疏水閥－主要零部件材料表：
|
零部件材料袋 |
材料 |
|
閥體、閥蓋 |
WCB、HT250 不銹鋼 |
|
閥座、閥芯 |
不銹鋼 |
|
浮球 |
不銹鋼 |
|
控制架 |
不銹鋼 |
|
熱敏元件 |
哈氏合金 |
杠桿浮球式蒸汽疏水閥－技術參數表:
產品型號
Product Type |
公稱通徑
Nominal diameter |
連接方式
Type Of Connection |
使用壓力（Mpa) |
溫度(℃） |
外形尺寸External Dimensions |
|
L |
L1 |
H1 |
H2 |
W |
|
SFT14-16 |
15-20 |
螺紋 |
0.01-1.6 |
250 |
125 |
155 |
55 |
55 |
155 |
|
SFT14-16 |
15-25 |
螺紋 |
0.01-1.6 |
250 |
190 |
220 |
120 |
80 |
140 |
SFT44-16
(SFT43)
(SFT46) |
15-20
25 |
法蘭 |
0.01-1.6 |
350 |
195
215 |
255 |
85 |
115 |
110 |
32-50
65-80 |
法蘭 |
0.01-1.6 |
350 |
230
270 |
345
420 |
175
218 |
110
125 |
190
220 |
|
SUNA23H |
15-20
25
32-50 |
法蘭 |
0.01-4.0 |
350 |
195
215
230 |
145
235 |
60
125 |
|
90
145 |
杠桿浮球式蒸汽疏水閥－使用和保養:
1、應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。
2、在安裝前必須清洗管路，除去雜物。
3、安裝位置應盡可能靠近加熱設備。
4、應水平安裝在管路的最低點，流向與閥體上標注的方向一致。
5、每臺加熱設備要各自安裝疏水閥，以免相互影響。
6、在保證系統能安全運行時，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態.
7、要定期保養，保證疏水閥正常工作。
疏水閥的安裝注意事項:
1.在蒸汽管道上裝疏水閥，主管道要設一個接近主管道半徑的凝結水集水井，然后再用小管引至疏水閥。
2.機械型疏水閥長期不用，要卸下排污螺絲把里面的水放掉，以防冰凍。
3.發現疏水閥跑汽，要及時排污和清理過濾網，根據實際使用情況勤檢查，遇有故障隨時修理。每年至少要檢修一次，清除里面的雜質。
4.如果設備的最低處沒有位置安裝疏水閥，應在出水口最低位置加個反水彎(凝結水提升接頭)，把凝結水位提升后再裝疏水閥，以免產生汽阻。
5.疏水閥的出水管不應浸在水里。(如果浸在水里，應在彎曲處鉆個孔，破壞真空，防止沙土回吸。)
6.機械型疏水閥要水平安裝。
7.蒸汽疏水閥不要串聯安裝。
8.每臺設備應該各自安裝疏水閥。
9.熱靜力型疏水閥前需要有一米以上不保溫的過冷管，其它形式疏水閥應盡量靠近設備。
10.滾筒式烘干(帶虹吸管型)設備選用疏水閥時請注明：選用帶防汽阻裝置的疏水閥，避免設備產生汽鎖。
11.在安裝疏水閥之前一定要用帶壓蒸汽吹掃管道，清除管道中的雜物。
12.疏水閥前應安裝過濾器，確保疏水閥不受管道雜物的堵塞，定期清理過濾器。
13.疏水閥前后要安裝閥門，方便疏水閥隨時撿修。
14.凝結水流向要與疏水閥安裝箭頭標志一致。
15.疏水閥應安裝在設備出口的最低處，及時排出凝結水，避免管道產生汽阻。
16.疏水閥后如有凝結水回收，疏水閥出水管應從回收總管的上面接入總管，減少背壓，防止回流。
17.疏水閥后如有凝結水回收，不同壓力等級的管線要分開回收。
18.疏水閥后凝結水回收總管不能爬坡，會增加疏水閥的背壓。
19.疏水閥后凝結水進入回收總管前要安裝止回閥，防止凝結水回流。
