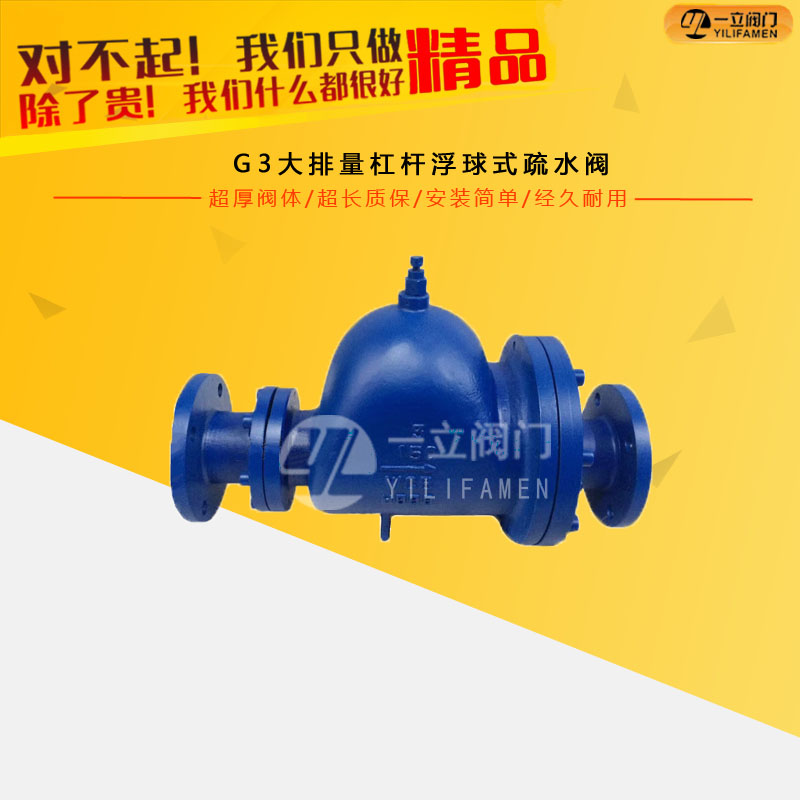

杠桿浮球式蒸汽疏水閥簡介：
G3、GH3、GH4、GM、GSB杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。
疏水閥在蒸汽加熱系統中起到阻汽排水作用，選擇合適的疏水閥，可使蒸汽加熱設備達到高工作效率。要想達到***理想的效果，就要對各種類型疏水閥的工作性能、特點進行***的了解。 疏水閥的品種很多，各有不同的性能。選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的***運行，然后才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的。 疏水閥要能“識別”蒸汽和凝結水，才能起到阻汽排水作用。“識別” 蒸汽和凝結水基于三個原理：密度差、溫度差和相變。于是就根據三個原理制造出三種類型的疏水閥：分類為機械型、熱靜力型、熱動力型。
機械型疏水閥：
機械型也稱浮子型，是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到換熱效率。***背壓率為80%，工作質量高，是生產工藝加熱設備***理想的疏水閥。
熱靜力型疏水閥：
這類疏水閥是利用蒸汽和凝結水的溫差引起感溫元件的變型或膨脹帶動閥心啟閉閥門。熱靜力型疏水閥的過冷度比較大，一般過冷度為15度到40度，它能利用凝結水中的一部分顯熱，閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果顯著。是在蒸汽管道，伴熱管線、小型加熱設備，采暖設備，溫度要求不高的小型加熱設備上，理想的疏水閥。熱靜力型疏水閥有膜盒式、波紋管式、雙金屬片式
熱動力型疏水閥:
這類疏水閥根據相變原理，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、***背為50%，有噪音，閥片工作頻繁，使用壽命短。熱動力型疏水閥有熱動力式（圓盤式）、脈沖式、孔板式.
杠桿浮球式蒸汽疏水閥特點:
杠桿浮球式蒸汽疏水閥此超大排量型蒸汽疏水閥，在整個工作壓力范圍內無需調整和更換內件，即可充分排除大量的疑結水。杠桿浮球式蒸汽疏水閥排水過冷度可達0℃，特別適合用于疑結水量大的工作場合。
蒸汽疏水閥的閥座總處于液位以下,形成水封,無蒸汽泄漏；它的z低工作壓力0.01Mpa,z大背壓率≤85%；內部帶有排氣裝置,蒸汽疏水閥采用自動排空氣閥,能自動排除不凝結氣體,非常靈敏,工作質量高,使用壽命長.該疏水閥設計有平衡雙閥座 結構,可達到小體積大排水量,特別適用于大型加熱設備和換熱站設備的阻汽排水,是大型加熱設備的蒸汽疏水閥。
1、采用平衡雙閥座系統，加倍增加大流通面積，獲得大排水量。
2、內置有自動排空氣裝置，能迅速即時排除空氣，使設備起動快。
3、閥內件不銹鋼結構，保證具有良好的耐腐蝕和抗磨損。
杠桿浮球式蒸汽疏水閥結構特點及工作原理：
1、采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
|
產品型號 |
公稱通徑（DN） |
連接方式 |
使用壓力Mpa |
最高允
許溫度(℃) |
外型尺寸 |
產考重量
（kg） |
|
L |
L1 |
H |
H1 |
H2 |
W |
|
G3-10-10-21 |
25~50 |
Flange
法蘭 |
0.01~2.1 |
425 |
265 |
|
280 |
115 |
|
230 |
28 |
|
G5-10-16-21 |
50~100 |
0.01~2.1 |
360 |
|
300 |
120 |
|
260 |
52 |
|
GH3-10R |
25~32 |
0.01~1.0 |
427 |
|
280 |
115 |
|
230 |
44 |
|
GH3-16R |
25~50 |
0.01~1.6 |
437 |
|
280 |
115 |
|
230 |
46 |
|
GH3-21R |
50 |
0.01~2.1 |
457 |
|
280 |
115 |
|
230 |
48 |
|
GH5-10-16R |
80~100 |
0.01~1.6 |
570 |
|
300 |
120 |
|
260 |
70 |
|
GH5-21R |
0.01~2.1 |
570 |
|
300 |
120 |
|
260 |
73 |
|
GH4-50 |
40~80 |
Flange
法蘭 |
0.01~5.0 |
425 |
345 |
428 |
430 |
340 |
|
270 |
75 |
GM2
GSB2-10、20 |
25~40 |
Flange
法蘭 |
0.01~2.0 |
425 |
200 |
310 |
230 |
83 |
59 |
|
28 |
|
50 |
200 |
GM4
GSB6-10、20 |
32~50 |
200 |
380 |
310 |
105 |
90 |
|
40 |
GM6
GSB6-10、20 |
40~80 |
270 |
439 |
345 |
130 |
88 |
|
80 |
GM8
GSB6-10、20 |
80~100 |
350 |
608 |
482 |
174 |
120 |
|
165 |
產品用途：
廣泛用于石油、化工、冶金、造紙食品等工業蒸汽設備，干燥機及各種大型熱交換器等，特別適用于凝結水特大排量工作場合。
安裝注意事項：
1,疏水閥在安裝前必須清冼管路,除去雜物.
2,疏水閥應水平安裝,疏水前的管道要朝疏水閥方向下坡一點,以免產生汽鎖現象,其閥體上指示的流向必須與管路內凝結水的流向一致.
3,本閥在安裝時,應盡可能接近供熱設備,管路直徑不能小于本閥的公稱通徑.
4,本閥應安裝在蒸汽管路的末端,z低點.
5,整個裝置中,各設備各安裝疏水閥,分別排出凝結水,以免產生汽阻現象,影響加熱效果.
6,若長期停止送汽時,疏水閥體內的積水應由閥體下端螺塞孔排出.
7,在每個疏水閥前后要安裝閥門,宜采用閘閥,以便于疏水閥時使用.
