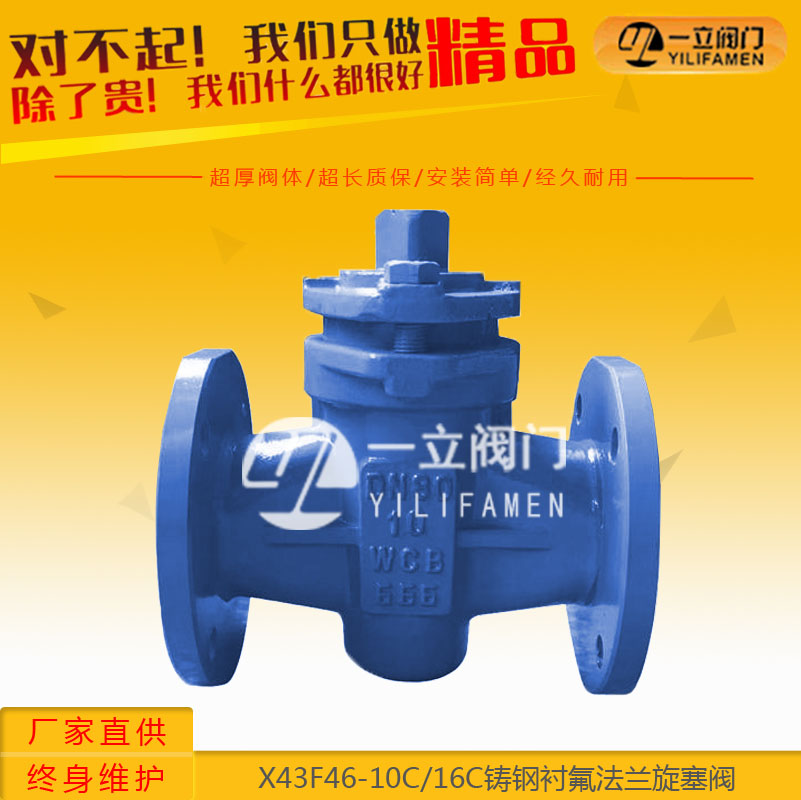

X43F46-10C/16C 鑄鋼襯氟法蘭旋塞閥

  • 產品介紹： 由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品介紹：

由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道例如：三通旋塞閥。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
襯氟旋塞閥屬于耐強腐蝕介質專用閥門領域。該閥是一種用帶通孔的塞體作為啟閉件，通過塞體與閥桿的轉動實現閥門的啟閉作用。該閥廣泛適用于氯堿、化工、石油、冶金、醫藥、電力等工業控制系統，對酸、堿等強腐蝕氣體、液體介質的控制。

產品優點：

1、適用于經常操作，啟閉迅速、輕便。
2、結構簡單，相對體積小，重量輕，便于維修。
3、不受安裝方向的限制，介質的流向可任意。

基本特點：

1.閥體進出口端窗口設計為雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸變化，直至到達全開或全閉位置時，產生足夠的密封比壓，密封副達到零泄漏。
2.雙道溝槽密封環即可以使PTFE襯套穩固在閥體內，不產生移位，又可以吸收由于溫差變化引起襯套產生的微量變形，同時襯套與旋塞之間產生有力的擦拭作用，又提高了密封面的使用壽命。
3.塞軸上部采用一個PTFE膜片和O型圈與調節墊片組合，即可以調整密封面見的密封比壓，使塞子旋轉靈活，又保證進出口端和中法蘭鏈接端的密封。
4.PTFE襯套內，根據使用溫度和工作介質采用不同材料的填充物，潤滑好，壽命長。
旋塞與襯里閥體帶有理想的錐度設計，當在使用過程中由于磨損而不能密封時，可通過調整閥蓋上的調節螺釘使旋塞向下移動，補償加在密封面的密封力。
頂密封組件組成第二道外密封，在密封面失效的情況下，阻止介質從閥桿向外泄漏。
把上閥蓋上的四個螺栓打開后，就可以取出閥內所有部件，進行直接更換閥門零件而不需要從管道上取下閥門。
具有進出口端同時密封的優點，在整個工作過程當中密封 面摩擦系數小，塞體運轉靈活，不需要潤滑。
密封性能好，使用壽命長。
更換零件襯里材料可適用各種介質。

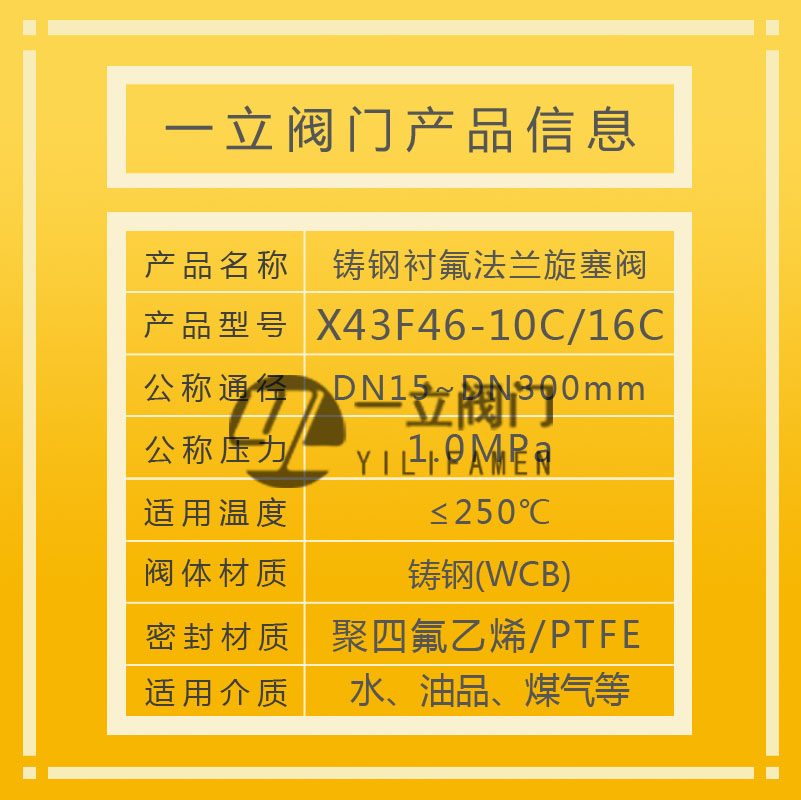

性能規范：

設計標準 HG/T3704,GB/T12240 API6D
結構長度 HG/T3704,GB/T12221 ASMEB16.10
法蘭形式尺寸 HG/T20592,GB/T9119 ASMEB16.5
檢驗與試驗 G8/T13927,J8/T9092 API598
公稱、壓力（MPa) 1.0 1.6 150Lb
實驗壓力
(MPa)		 殼體試壓 1.5 1.5 1.5
高壓密封 1.1 1.1 1.1
低壓密封 0.6 0.6 0.6
適用溫度（℃） PFA:-30～200    FEP-30～150
適用介質 鹽酸、硝酸、氫氟酸、液氯、硫酸
王水等強腐蝕性介質
產品分類：

旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。
按通道形式分，可分為直通式、三通式和四通式三種。

連接尺寸：

DN L D D1 D2 Z-d f b H W H0
15 110 95 65 45 4-14 2 14 85 180
20 117 105 75 55 4-14 2 14 88 180
25 127 115 85 65 4-14 2 14 98 260
32 140 140 100 78 4-18 3 16 101 260
40 165 150 110 85 4-18 3 16 128 320
50 178 165 125 100 4-18 3 16 128 320
65 190 185 145 120 4-18 3 18 135 320
80 203 200 160 135 8-18 3 20 164 400 322
100 229 220 180 155 8-18 3 20 178 400 332
125 254 250 210 185 8-18 3 22 205   385
150 267 285 240 210 8-23 3 24 220   405
200 292 340 295 265 8-23 3 26     455
250 330 395 350 320 12-23 4 28     490

公稱通徑
DN		 PN1.0(MPa)主要外形尺寸和連接尺寸 重量
L D D1 D2 f b nd Do H Kg
20 150 105 75 50 3 14 414 160 95 7
25 160 115 85 65 3 14 414 160 98 8
32 170 135 100 70 3 16 418 220 113 10
40 180 145 110 80 3 18 418 250 135 15
50 210 160 125 100 3 20 818 250 140 18
65 220 180 145 120 3.5 20 818 300 145 25
80 250 195 160 135 3.5 22 818 330 205 35
100 275 215 180 155 4 24 818 350 240 46
125 310 245 210 185 4 26 818 400 260 65
150 350 280 240 210 4 28 823 600 290 90
200 400 335 295 265 4.5 32 823 800 330 160
250 460 390 350 320 4.5 36 1223 900 380 230

產品用途：

1.本襯氟旋塞閥是采用近似圓形通孔的錐面旋塞作為啟閉件，通過旋塞轉動90°實現全開或者全關的目的。具有結構緊湊、體積小、密封性能好的優點。
2.旋塞為帶有通孔的圓錐體，與圓錐形閥體相配合，旋轉時，密封面之間運動帶有擦拭作用，用于帶有懸浮顆粒的介質較為理想，而且在全開時，密封面完全與流動介質隔離，這樣提高了閥門的使用壽命。
3.襯里旋塞閥，襯氟旋塞閥的錐形密封面之間的泄漏間隙可通過壓蓋來調整。當旋塞與閥體緊密接觸時，旋塞仍可旋轉，或者旋轉前從閥體內提起旋塞，旋轉90°后再密封，可達到零泄漏。
4.襯里旋塞閥，襯氟旋塞閥全開時，通道沒有任何障礙，也沒有凹陷沉積介質，這對于食品、醫藥等行業特別適合。
由于襯里旋塞閥，襯氟旋塞閥的密封面積大和密封應力高，因此操作力矩較大，正因為此種閥門密封面積大，即使密封面上有些損壞，仍能較好防止泄漏，維修也非常方便。
5.襯氟旋塞閥適用介質：FEP(F46)、PCTFE（F3）襯氟隔膜閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強大堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用 。
旋塞閥安裝注意事項：

①、要留有閥柄旋轉的位置。

②、不能用作節流。

③、帶傳動機構的旋塞閥應直立安裝。
