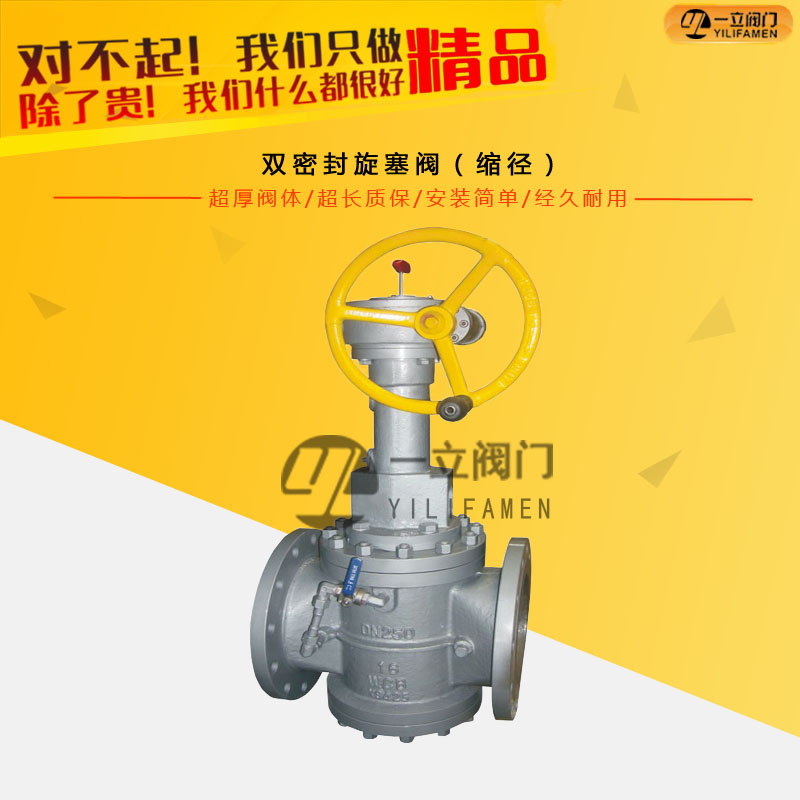

雙密封旋塞閥（縮徑）
- 主要結構特點： ①閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩小； ②閥門在維修時，不需將閥門從管線上
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
|
結構形式
|
BB-BG
|
|
驅動方式
|
手輪、傘齒輪、手柄
|
|
設計標準
|
API599、API6D
|
|
結構長度
|
ASME B16.10
|
|
連接法蘭
|
ASME B16.5
|
|
試驗和檢驗
|
API598.API6D
|
| 公稱壓力(LB) | 殼體試驗壓力(MPA) | 密封試驗壓力(MPA) | 適用溫度(℃) | 使用介質 |
| 150 | 3.0 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
|
部件號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
|
2 |
閥底 |
Q235A |
|
3 |
塞頭 |
35# |
|
4 |
滑片 |
QT500+氟橡膠 |
|
5 |
旋塞 |
WCB |
|
6 |
閥蓋 |
WCB |
|
7 |
填料壓蓋 |
Q235A |
|
8 |
填料壓套 |
2CR13 |
|
9 |
支架 |
WCB |
|
10 |
導向塊 |
45# |
|
11 |
螺套 |
45# |
|
12 |
閥桿 |
1CR13 |
|
13 |
三齒輪/蝸輪 |
/ |
|
150LB:型號 |
尺寸 |
L |
D |
D1 |
D2 |
B |
f |
A |
B |
C |
H |
K |
D0 |
Z-d |
|
XZ43X |
4 |
432 |
φ229 |
φ190.5 |
φ157 |
24 |
2 |
695 |
480 |
170 |
175 |
290 |
φ300 |
8-φ19 |
|
XZ43X |
6 |
533 |
φ279 |
φ241.5 |
φ216 |
26 |
2 |
745 |
518 |
186 |
205 |
350 |
φ350 |
8-φ22 |
|
XZ43X |
8 |
638 |
φ343 |
φ298.5 |
φ270 |
29 |
2 |
885 |
606 |
235 |
260 |
495 |
φ450 |
8-φ22 |
|
全通徑、手動操作 |
||||||||||||||
|
300LB型號 |
尺寸 (IN) |
L |
D |
D1 |
D2 |
B |
f |
A |
B |
C |
H |
K |
D0 |
Z-d |
|
XZ43X |
4 |
457 |
φ254 |
φ200 |
φ157 |
32 |
2 |
695 |
480 |
170 |
175 |
290 |
φ300 |
8-φ22 |
|
XZ43X |
6 |
559 |
φ318 |
φ270 |
φ216 |
37 |
2 |
745 |
518 |
186 |
205 |
350 |
φ350 |
12-φ22 |
|
XZ43X |
8 |
686 |
φ381 |
φ330 |
φ270 |
42 |
2 |
885 |
606 |
235 |
260 |
495 |
φ450 |
12-φ25 |
咨詢：雙密封旋塞閥（縮徑）
