軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置(即行程〉來確定。本類閥門在管道中一般應當水平安放。

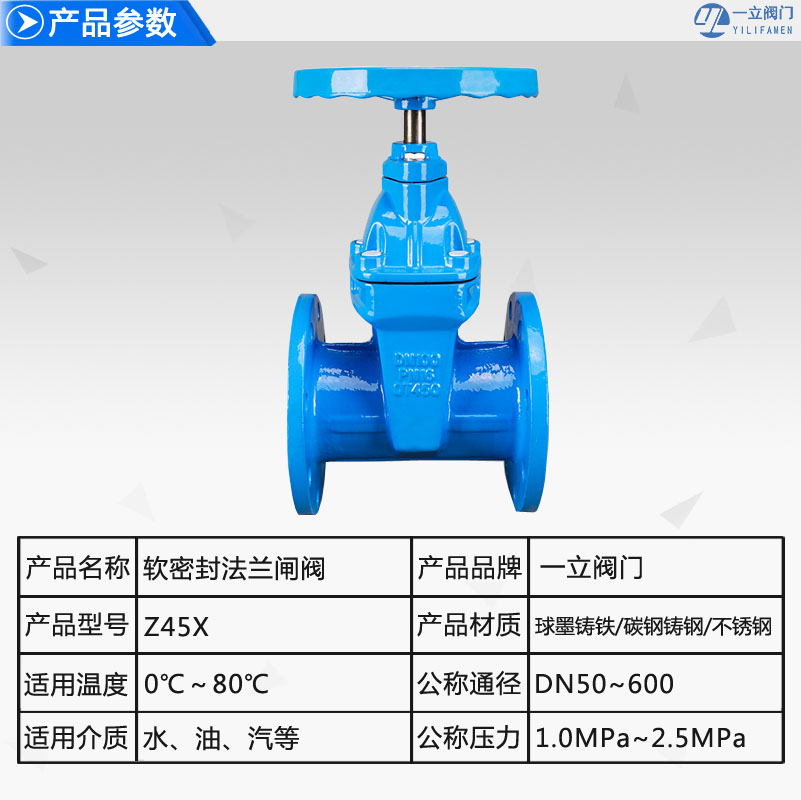

產品名稱	Z45X,RVHX,RVCX軟密封閘閥
產品型號	Z45X、RVHX、RVCX
公稱通徑	DN50～DN600
壓力范圍	PN10～PN25
閥體材質	鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼

1,閥體材質，應以鑄鐵，鑄鋼，不銹鋼，316L為主，并注明牌號及鑄鐵實際的物理化學檢測數據。

2,閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。

3,螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。

4,閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。

5,密封面的材質

①軟密封閘閥類別不一，密封方式及材質要求不一;

②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明;

③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據;

6,閥軸填料

①由于管網中的軟密封閘閥，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果;

②閥填料亦應在承受頻繁啟閉時，密封效果的

③鑒于上述要求，閥軸填料力求終身不換或十多年不更換;

④填料若需更換，氣動閥設計應考慮能有水壓的狀況下更換的措施。

軟密封閘閥的操作機構：

3.1軟密封閘閥操作時的啟閉方向，一律應順時針關閉。

3.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是口徑閥門亦應在200-600轉內。

3.3為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240N-m。

3.4軟密封閘閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。

3.5軟密封閘閥啟閉程度的顯示盤

①軟密封閘閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目;

②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作;

③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。

3.6若軟密封閘閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業

應用范圍：

彈性座封軟密封閘閥適用于生活飲用水系統、食品行業、工業給排水及污水處理、天燃氣與煤氣等，軟密封閘閥也可用于自來水、污水、建筑、石油、化工、食品、輕紡、電力、船舶、治金、能源系統等流體管線上。

結構特點：

平底式閥座

軟密封閘閥底部采用全流域直通式流道設計，等同于直管道，無滯流凹腔結構，流阻小，確保流體暢通，不易沉積雜物，也不會對介質造成二次污染。

全包覆閘板：

閘板采用球鐵QT500-7骨架整體包覆橡膠，成熟的硫化的硫化工藝，將閘板鐵芯與流體隔離。包覆緊密可靠，其結合強度符合要求，即使受到頻繁的擠壓應力橡膠也不會脫落。

閥桿螺母與閘板兩體式結構，保證足夠自由度，啟閉靈活并無卡阻現象。

在線更換密封圈：

軸封結構，全開時可在線不停水更換密封圈；

可靠的上密封：

閥桿與頂蓋間的上密封，采用“內3外2”共五道“O”型密封圈結構，與傳統閘閥的填料密封結構相比，密封緊密可靠，磨擦阻力大幅減小。

防腐性能：

殼體（球鐵QT500-7）內外表面靜電噴涂環氧樹脂粉末，涂層均勻牢固，露鐵；中腔連接螺栓頂部封膠，隔絕螺栓與環境的接觸，以防腐蝕。

食品級衛生要求：

閘閥內腔噴涂環氧樹脂粉末，符合標準；閥桿、閥桿螺母等內件采用不銹鋼或青銅，不受水腐蝕；包覆橡膠符合飲用水衛生標準

附加功能：

可提供閥門開度指示、地下直埋、防盜鎖控等附加功能。

標準規范：

設計制造標準：CJ/T 216-2005、JB/T6376-2005

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

序號NO	零件號碼Number	零件名稱Name	材質Material
1	RV-01	閥體	球墨鑄鐵、灰鑄鐵
2	RV-02	密封圈	NBR
3	RV-03	閥蓋	球墨鑄鐵、灰鑄鐵
4	RV-04	O-RING	NBR
5	RV-05	防塵罩	NBR
6	RV-06	固定螺栓	鋼制或鍍鋅螺栓
7	RV-07	傳動帽	球墨鑄鐵、灰鑄鐵
8	RV-08	閥門	球墨鑄鐵外覆EPDNM或NBR
9	RV-09	銅螺母	青銅
10	RV-10	閥桿	2Cr13
11	RV-11	螺栓	鋼制或鍍鋅螺栓
12	RV-12	O-RING	NBR
13	RV-13	止推軸承	青銅
14	RV-14	O-RING	NBR
15	RV-15	軸蓋	球墨鑄鐵、灰鑄鐵
16	RV-16	螺栓	鍍鋅螺栓
17	RV-17	手輪	灰鑄鐵

產品代號	公稱通徑	L	D1	D2		D3		Hmax	B	F	N-φd		螺栓
產品代號	公稱通徑	L	D1	1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa	Hmax	B	F	1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa
RVC(H)X-005	50	178	99	125		165		340	19	3	4-19		M16
RVC(H)X-0065	65	190	118	145		185		370	19	3	4-19		M16
RVC(H)X-0080	80	203	132	160		200		410	19	3	8-19		M16
RVC(H)X-0100	100	229	156	180		220		450	19	3	8-19		M16
RVC(H)X-0125	125	254	184	210		250		480	19	3	8-19		M16
RVC(H)X-0150	150	267	211	240		285		550	19	3	8-23		M20
RVC(H)X-0200	200	292	266	295		340		630	20	3	8-23	12-23	M20
RVC(H)X-0250	250	330	319	350	355	405		750	22	3	12-23	12-28	M20	M24
RVC(H)X-0300	300	356	370	400	410	460		820	24.5	4	12-23	12-28	M20	M24
RVC(H)X-0350	350	381	429	160	470	520		980	26.5	4	16-23	16-28	M20	M24
RVC(H)X-0400	400	406	480	515	525	58		1010	28	4	16-28	16-31	M24	M27
RVC(H)X-0450	450	432	530	565	585	640		1270	30	4	20-28	20-31	M24	M27
RVC(H)X-0500	500	457	585	620	650	715		1270	31.5	4	20-28	20-34	M24	M30
RVC(H)X-0600	600	508	685	725	770	810	840	1390	36	5	20-31	20-37	M27	M33
