LMD手動插板閥

  • LMD手動插板閥 一、產品簡介： LMD手動插板閥 又稱之為手動螺旋閘閥 采用法蘭連接安裝簡易，進出料口有方形和圓形兩種，根據口徑的大小有幾十種規格， 安裝于有壓力的各種粉粒體
  • 咨詢熱線：0577-67313796

  • 產品詳情

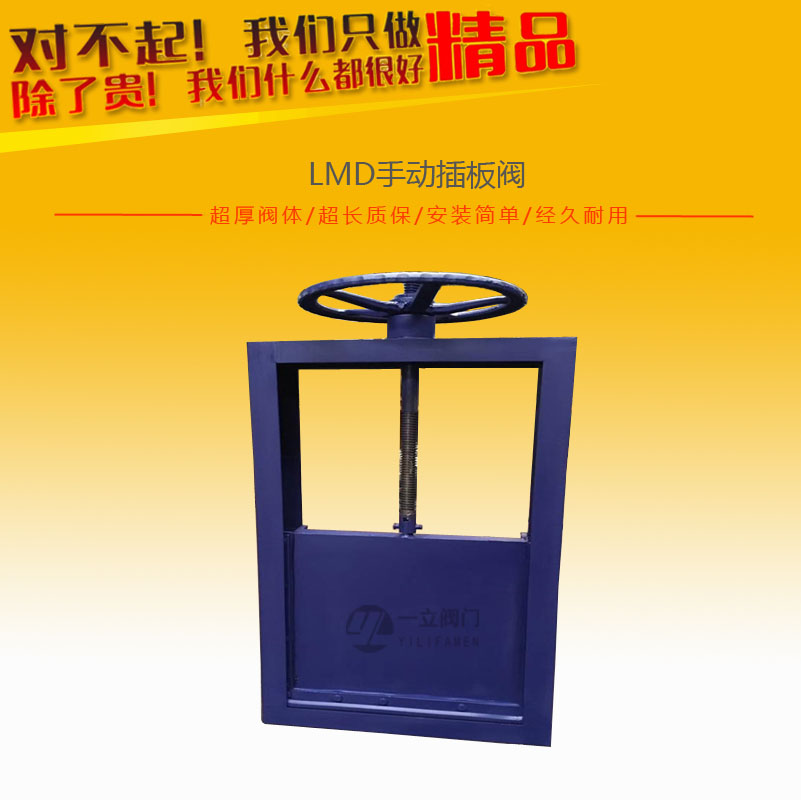

LMD手動插板閥

一、產品簡介：

LMD手動插板閥又稱之為手動螺旋閘閥采用法蘭連接安裝簡易，進出料口有方形和圓形兩種，根據口徑的大小有幾十種規格，安裝于有壓力的各種粉粒體物料管道上起開通及關斷的作用。其最大使用壓力可達1MPa.手動插板閥具有,密封性好無內外漏的特點,易磨損的部位采用耐磨材料制成.同時閥門的結構充分考慮了粉粒體物料的特點,使閥門很少出現被物料卡住閥板不能滑動的現象。廣泛應用于冶金、碳素、化工、建材等行業。

手動方形插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。手動插板閥是主要控制設備，廣泛使用在冶金、礦山、建材、糧食。手動插板閥通常手動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。



手動方形插板閥安裝于有壓力的各種粉粒體物料管道上起開通及關斷的作用。其zui大使用壓力可達1MPa.手動插板閥具有,密封性好無內外漏的特點,易磨損的部位采用耐磨材料制成.同時閥門的結構充分考慮了粉粒體物料的特點,使閥門很少出現被物料卡住閥板不能滑動的現象



二、技術參數：

公稱通徑：200×200 1000×1000

適用溫度：-10~ 200℃

連接法蘭：GB/T9113、JB/T79

主體材料：WCB、Q235A、304、316、304L、316L

密封型式：硬密封、軟密封

配套附件：1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關

氣源壓力：0.4~0.6MPa

電磁閥電壓：DC24V、AC220V

行程開關控制電壓：DC24V、AC220V



三、產品安裝使用方法：

1、本閥門安裝在管道上時，閥桿可以向上，也可以水平.

2、檢查各螺紋連接是否有松懈，并調節擰緊；

3、卸掉閥門通道兩端悶蓋，清潔內腔，去除油垢；

4、剝?nèi)ラy桿防護油紙后，在閥桿上重新涂潤滑脂；

5、沖洗、清潔管路，以免損壞密封面。

6、閥門啟閉時，開啟電動（氣動）執行器通過閥桿升降進行開啟和關閉，啟閉過程中受力應均勻，到位前應緩速逐漸開啟到位或關閉至密封。



四、手動方形插板閥特點：
重量輕:約為普通閘門的1/3重量。
耐腐蝕:耐酸堿及耐大部分腐蝕性化學品及污水海水等。
密封性好:采用橡膠軟密封，密封效果好
力矩小:由于閘板重量輕，且閘板與道軌板之間摩擦阻力小，故操作力矩小。
壽命長:閘板與導軌之間裝有防鎖死結構使密封面磨損非常小。



五、連接尺寸：

別

A×A

B×B

C×C

H

L

n-d

重量

單向

200×200

256×256

296×296

820

100

8-Φ12

62

250×250

306×306

346×346

930

100

8-Φ14

70.5

300×300

356×356

396×396

1050

100

8-Φ14

81

400×400

456×456

496×496

140

100

12-Φ14

114

450×450

510×510

556×556

1450

120

12-Φ18

130

500×500

560×560

606×606

1610

120

16-Φ18

147

雙向

600×600

660×660

706×706

1830

120

16-Φ18

169

700×700

770×770

820×820

2130

140

20-Φ18

236

800×800

870×870

920×920

2440

140

20-Φ18

303

900×900

974×974

1030×1030

2660

160

27-Φ23

424

1000×1000

10741074

1130×1130

2870

160

24-Φ23

636
六、結構特點：
結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。插板閥分類有：方形插板閥，圓形插板閥。和不同的驅動裝置連在一起后，可以組裝成：電動插板閥，氣動插板閥，手動插板閥，用于物料介質管道。

七、產品應用：
又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。
該手動插板閥工藝先進，質量可靠。它廣泛地用于冶金、礦山、建材等行業，性能好，使用壽命長。是控制粉塵物料流量的理想設備。
