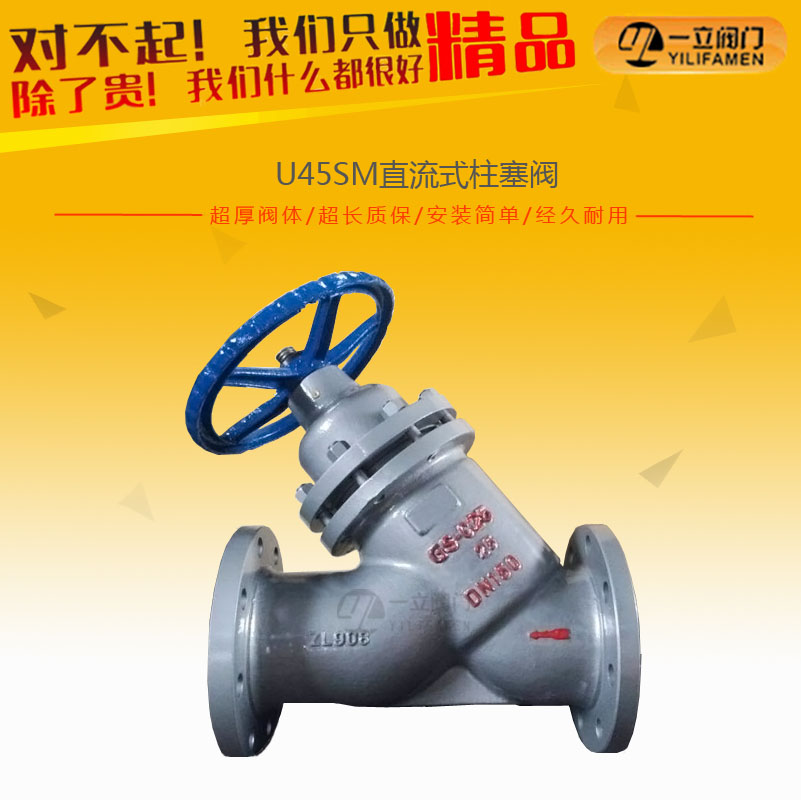

U45SM直流式柱塞閥

  • 產品概述： 直流式柱塞閥的優點是介質在內流動平衡轉彎拐角少。直通式流線為形角式流線為形而直流式流線為形，根據對三種截止閥，流阻系數的測定DN100mm，直通式截止閥流阻系數
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

直流式柱塞閥的優點是介質在內流動平衡轉彎拐角少。直通式流線為形角式流線為形而直流式流線為形，根據對三種截止閥，流阻系數的測定DN100mm，直通式截止閥流阻系數為4.1 ，DN100mm角式截止閥流阻系數為3.8，而DN100mm直流式截止閥流阻系數為0.5,阻力降低。

結構特點：

直流式柱塞閥最大的優點是介質在內流動平衡轉彎拐角少，由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命，在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。

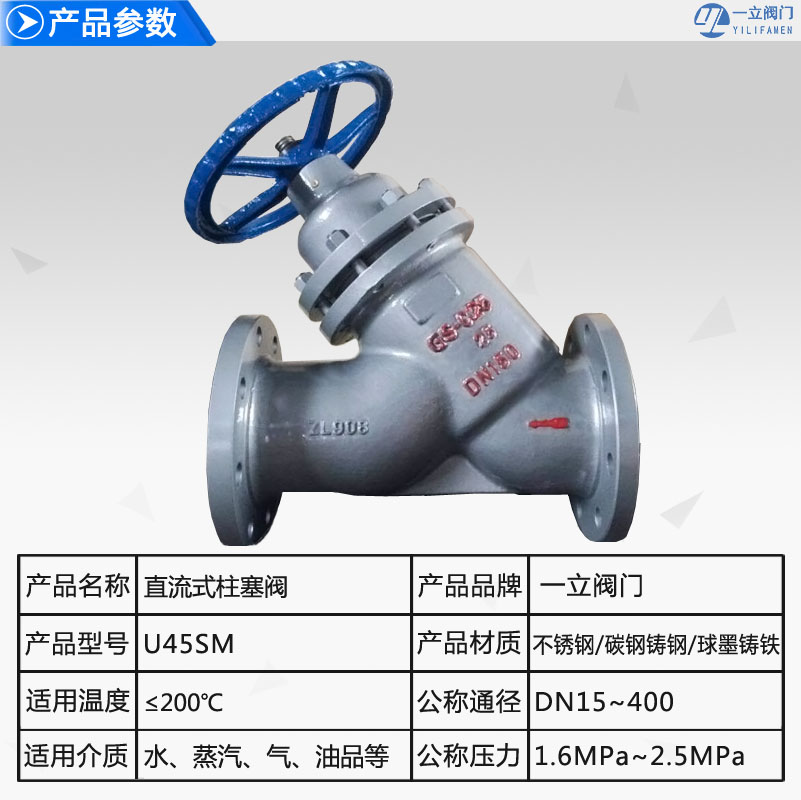

技術參數：

產品名稱
直流式柱塞閥
產品型號
U45SM
公稱通徑
DN15-400
壓力范圍
1.6-2.5MPa
閥體材質
鑄鋼丨不銹鋼[304L/R、316L/R]

性能參數：

公稱壓力PN Nominal pressure

1.6

25

4.0

6.4

10.0

MPa

殼體試驗壓力Shell test pressure

2.4

3.75

6.0

9.6

15.0

高壓密封試驗壓力High pressure seat test

1.76

2.75

4.4

7.04

11.0

低壓氣密封試驗壓力Low pressure seat test

0.5～0.7

適用介質Applicable medium

C水、油品、蒸汽 P硝酸類 R醋酸類

Water,oil,steam Nitric acid Acetic acid

適用溫度Applicable temperature

≤200℃

主要零件材料：

閥體

 WCBHT200CF8（304）CF8M（316）

密封圈

四氟乙烯加柔性石墨（PTFE）
結構圖：



連接尺寸（1.6MPa）：

DN(mm)
尺寸

U45SM-16C、P、R    U45H-16C、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

600

622

698

787

914

H

180

200

220

260

280

310

350

390

430

460

550

650

750

860

980

1110

W

100

100

120

140

160

180

200

240

270

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

580

K

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

525

T

12

12

12

12

13

13

12

17

17

19

21

23

27

28

30

32

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-23

12-23

12-25

12-25

16-25

16-30

連接尺寸（2.5MPa）：

DN(mm)
尺寸

U45SM-25C、P、R   U45H-25C、P、R

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

130

150

160

180

200

230

290

310

350

400

480

600

622

698

787

914

H

180

200

220

260

280

310

350

390

430

470

550

650

750

860

990

1110

W

100

100

120

140

160

180

200

240

280

310

340

400

520

640

760

900

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

610

K

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

550

T

14

14

14

15

15

17

19

19

21

25

27

31

33

36

40

44

n-φ

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-23

8-25

8-25

12-25

12-30

16-30

16-34

16-34
