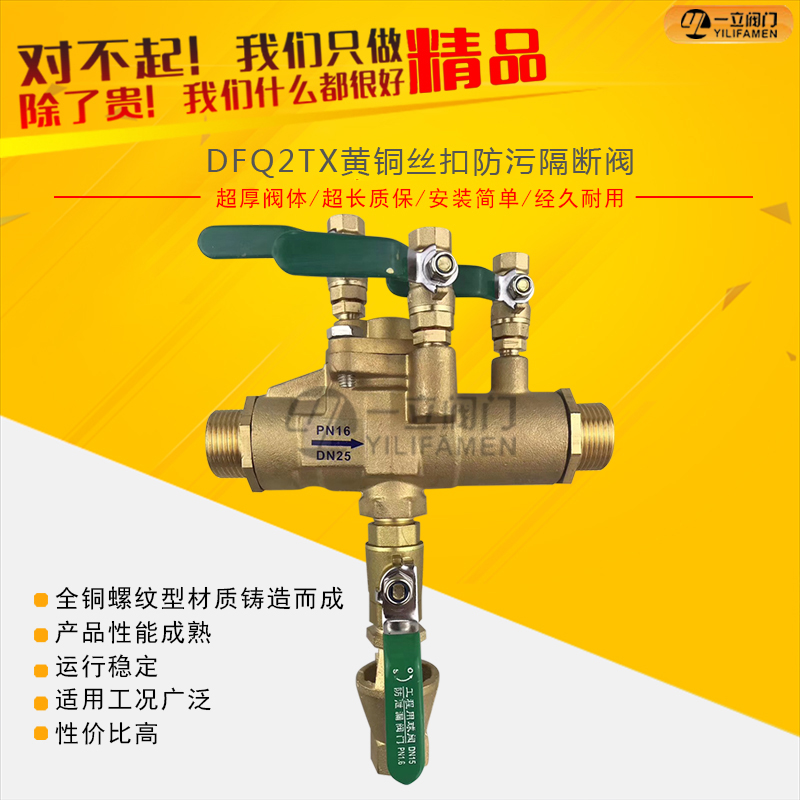

DFQ2TX 黃銅絲扣防污隔斷閥 內螺紋倒流防止器
注：閥門配件為：銅截止閥2個 銅y型過濾器1個 銅對絲2個 活接1個

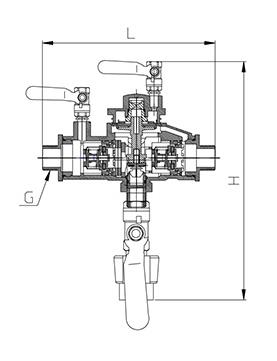

安裝圖紙：
簡介：
安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流。
管道防污隔斷閥用于防止生活飲用水管道發生回流污染的安全裝置，以確保生活飲用水的衛生和安全。 產品的結構： 安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與一級止回閥進口端連接。第一，二級止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。普通型防污隔斷閥為兩個止回閥串聯而成。 工作原理：防污隔斷閥為二個止回閥串聯而成，當其中有一只密封破壞時，另一只還起密封作用，防止回流。但二只止回閥密封同時破壞后，就失去了止回作用，其安全可靠性相對差些，工作原理較簡單。 防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其也能起到防止回流污染的作用。
用途及功能：
用于高層建筑的供水系統，消防用水系統，空調制水系統，市政供水管道系統等，防止不潔凈水倒流入主管的現象發生。
主要功能：
在供水系統發生虹吸回流和背壓回流的時候，能有效防止出口端水質較差的介質倒流到水質較好的進口端，避免了對生活飲用水的水質污染，確保生活供水的安全。低阻力倒流防止器由一個雙級止回裝置的主閥和外掛式排水器兩部分組成的裝置；雙止回裝置的主閥被設計成等截面流道和一體式結構，閥內設置有進口止回裝置和出口止回裝置，兩個止回裝置的閥瓣與閥座的關閉密封力均來自出口段與進口段的壓力差，在關閉后，進、出口兩端存有正常壓力的情況下，具有自密封的功能，都能確保中間腔內的壓力為零，在進出口段之間形成空氣隔斷；兩個閥瓣由一根連桿和輔助彈簧進行柔性連接而聯動，兩個閥瓣僅靠一根主推彈簧復位，該主推彈簧不需要承擔閥瓣與閥座的密封力和壓差力，只克服閥瓣關閉運動時的摩擦力和自重，可以設計得較軟，所以該主閥一方面可以確保關閉時的空氣隔斷，另一方面可以有效地減少開啟后的水頭損失。
外掛式排水器分別感應主閥的進口壓力和出口壓力；當主閥開啟通水時，排水器自動關閉；當主閥止回關閉后，排水器自動開啟，將主閥中間腔內的介質排空，形成空氣隔斷，排水器一直保持全開狀態，并維持 的排水排污能力，一旦發生泄漏，所滲漏的介質可以直接流出閥外，所以排水器可以設計得相對較小。
低阻力倒流防止器是利用水力控制的原理，采用與減壓型倒流防止器完全不同的控制方式，既可確保以空氣隔斷形式存在的 高等級的隔斷安全性，又可有效地降低水頭損失，在流速V=2.5m/s時，水頭損失h=2～3m；外形尺寸較小，可以水平或垂直安裝，基本上達到了理想倒流防止器的要求。
技術特點：
1、雙止回閥設計為一體，結構尺寸小，重量輕，安裝維護方便。
2、閥體采用流線型，阻力損失小，節約能源。
3、雙止回閥與安全泄水閥的組合能徹底防止任何工況條件下的倒流污染。
4、各活動部件都采用不銹、耐磨材料，使用壽命長。

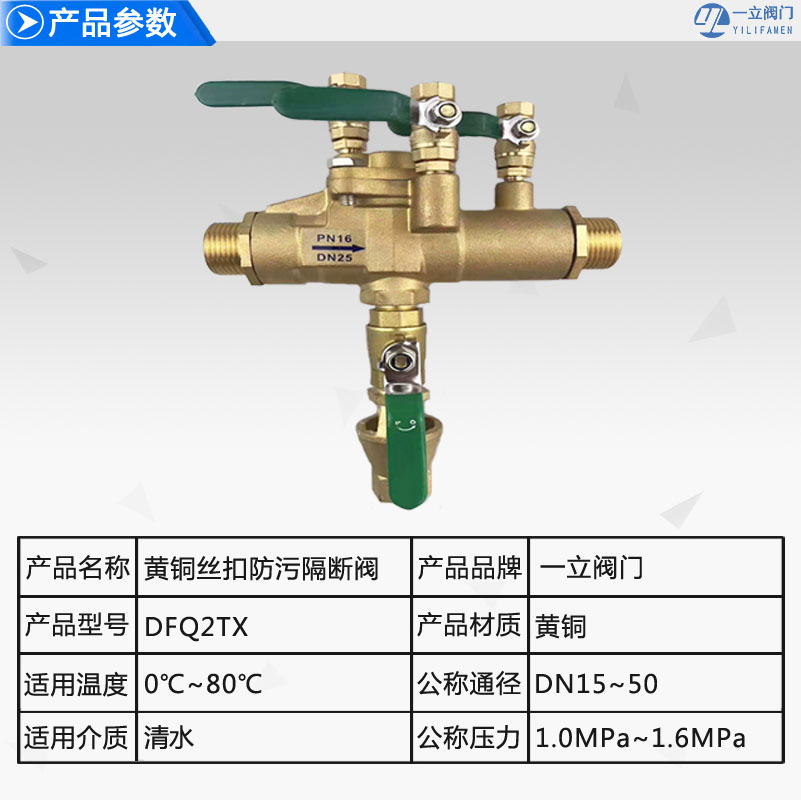

技術參數：
1、壓力范圍：1.0MPa 1.6MPa
2、適用介質：清水
3、適用溫度：0~80℃
適用場合：
主要用于城鎮供水管網與各類用戶管網之間，或者生活飲用水與中水、消防水、空調水、綠化水等異質水系統之間交叉連接時的有效隔斷，或者無負壓設備的配套安裝，能夠嚴格防止倒流污染的發生。
功能和特點：
① 由前后兩個止回閥和中間自動排水器組成。
② 在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質
③ 超低水損、節能顯著：水頭損失小于0.03Mpa;
④ 空氣隔斷、自動排水：在回流狀態發生時，主閥關閉時，排水器自動開啟、中間腔泄壓為零，主閥的上下游之間實現空氣隔斷或零壓隔斷，隔斷性能。
⑤ 節地節材、安裝靈活:外形小、自重輕，結構長度僅為現有同類產品的30%；可以水平或垂直安裝。

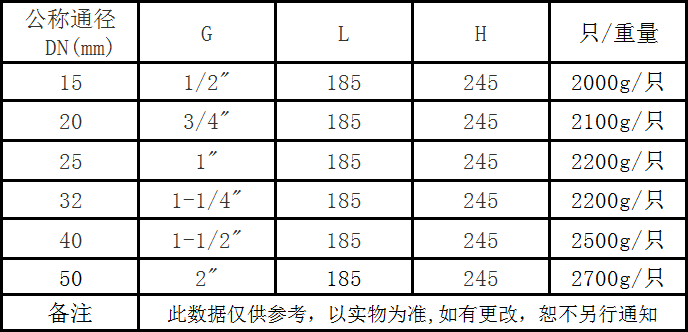

尺寸結構：
安裝說明：
檢修管道和斷電時，自來水也常常中斷，一旦供電恢復，自來水則變得又黃又臟，這是由于在斷水過程中，從消防管道、無人居住的樓宇或自來水管尚未使用的支管中的死水、銹水倒流所致。倒流防止器這一裝置能有效阻止上述情況下臟水倒灌的發生，既保證了居民飲水安全，又可節約水資源。據中國建筑標準設計院介紹，建設部已修訂有關國家標準，要求9 月1日起在建筑供水管道上都要安裝“倒流防止器。
