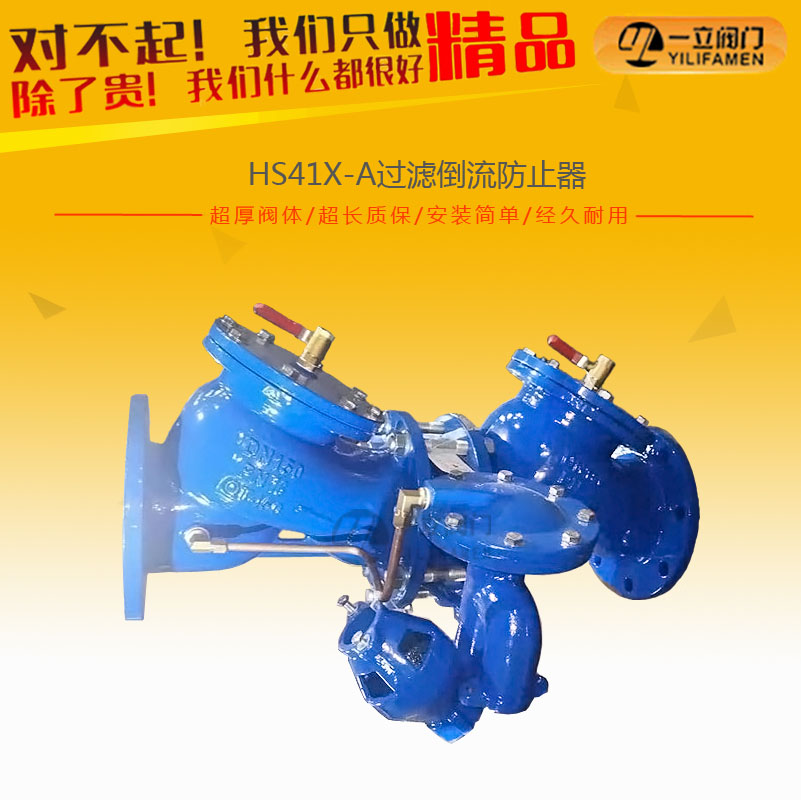

HS41X-A過濾倒流防止器

  • 產品概述： HS41X-A帶過濾管道倒流防止器用于防止生活飲用水管道發生回流污染的安全裝置，是我廠引進國外先進技術自行研制開發的，安全可靠，防止飲用水回流污染的新穎閥門，一
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

HS41X-A帶過濾管道倒流防止器用于防止生活飲用水管道發生回流污染的安全裝置，是我廠引進國外先進技術自行研制開發的，安全可靠，防止飲用水回流污染的新穎閥門，一確保生活飲用水的衛生和安全。 產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。
帶過濾防污隔斷閥由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，第一個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。
此產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。

工作原理：

HS41X-A帶過濾管道倒流防止器由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。

技術參數：

公稱壓力 公稱通徑 適用介質 適用溫度 法蘭標準 試驗標準
1.0～2.5MPa 50～600mm 水 0～80℃ GB/T 17241.6GB/T 9113 GB/T 13927API598

零部件材料：

零件名稱 材質
閥體、閥蓋 鑄鐵、碳鋼、不銹鋼
閥瓣 碳鋼、不銹鋼、丁腈橡膠
閥桿 鋁青銅、鉻不銹鋼
膜片 丁腈橡膠
膜片壓板 碳鋼、不銹鋼
彈簧 不銹鋼

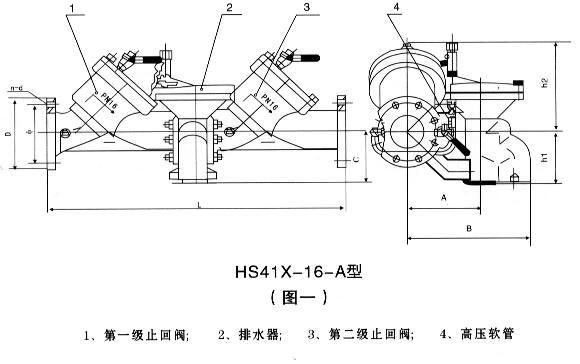

連接尺寸及外形結構：

型號

DN

16-AL

16-L

D

φ

n-d

h2

HS41X-16A

HS41X-16

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

500

2120

1960

715

650

20-φ34

665

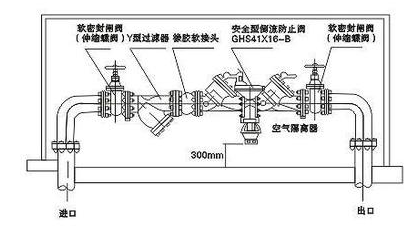

安裝要求及示意圖：
①防污隔斷閥必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。
②安裝地域應設排水設施。

咨詢：HS41X-A過濾倒流防止器
