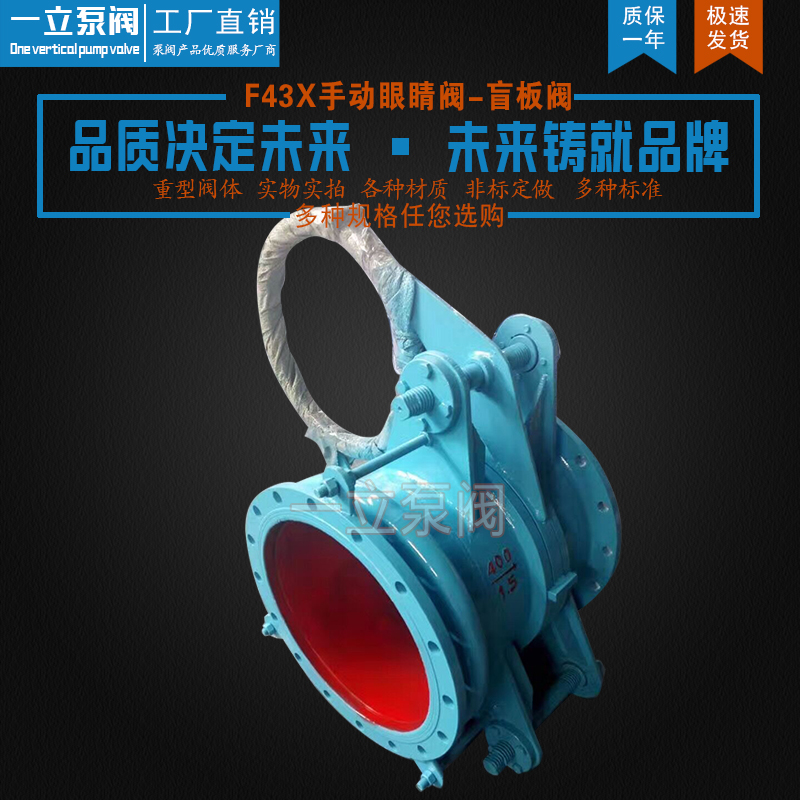

F43X手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿(三根)組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
扇形盲板閥又稱眼鏡閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
扇形盲板閥又名液動扇形眼鏡閥，主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。
結構特點：
1、采用扇形結構，閥門啟閉作<90°的回轉，啟閉迅速自操作靈活方便。
2、絲桿增力夾緊結構，自鎖性好，密封副不會動松開造成介質外漏。
3、增加了水冷機構的閥門，zui高耐溫≤450℃，尤其適用干法除塵及冷卻系統。
4、配有多種驅動方式可供選擇，氣動、液動、電動可實現計算機程序控制。
