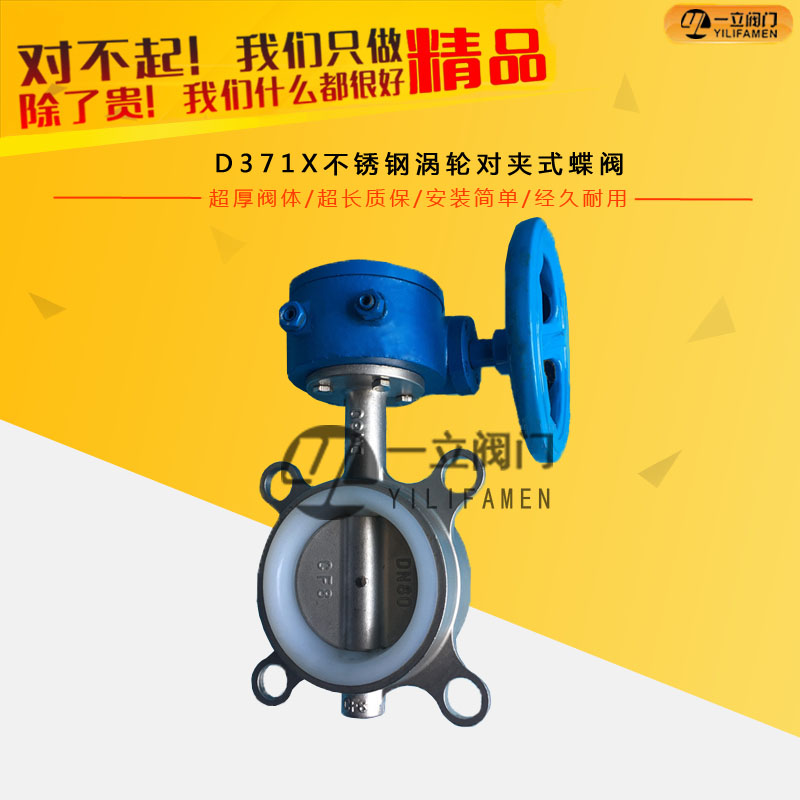

D371X不銹鋼渦輪對夾式蝶閥

  • 產品介紹： 不銹鋼對夾式橡膠軟密封手動蝶閥D371X-10P型號產品閥體和蝶板采用優質不銹鋼材料鑄造加工密封則采用橡膠密封具有密封性能好、耐腐蝕、啟閉速度快等特點.缺點是耐溫只
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品介紹：

       不銹鋼對夾式橡膠軟密封手動蝶閥D371X-10P型號產品閥體和蝶板采用優質不銹鋼材料鑄造加工,密封則采用橡膠密封,具有密封性能好、耐腐蝕、啟閉速度快等特點.缺點是耐溫只能到80℃.對夾式軟密封蝶閥除橡膠密封外還有PTFE四氟密封,具有很強的耐腐蝕、密封性能好、耐溫度可達200℃ 等特點.一般型號有D71F-10P、D371F-10P、D71F-16P、D371F-16P等.主要由閥體、閥軸、閥板、閥座、加長桿及驅動機構（手柄、蝸輪蝸桿、氣動裝置或電動裝置）等組成，靠驅動機構帶動轉軸及閥板旋轉以實現啟閉和控制流量的目的。適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

產品特點：

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，體積小，重量輕。
3、可以運送泥漿，在管道口積存液體 少。
4、低壓下，可以實現良好的密封。
5、調節性能好。

結構特點：

1、設計合理、結構，重量輕，啟閉快。
2、操力矩小，操作方便，省力。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能好達到雙向密封無泄漏。
5、密封材料耐老化、耐弱腐蝕，使用長等特點。

制造標準：

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

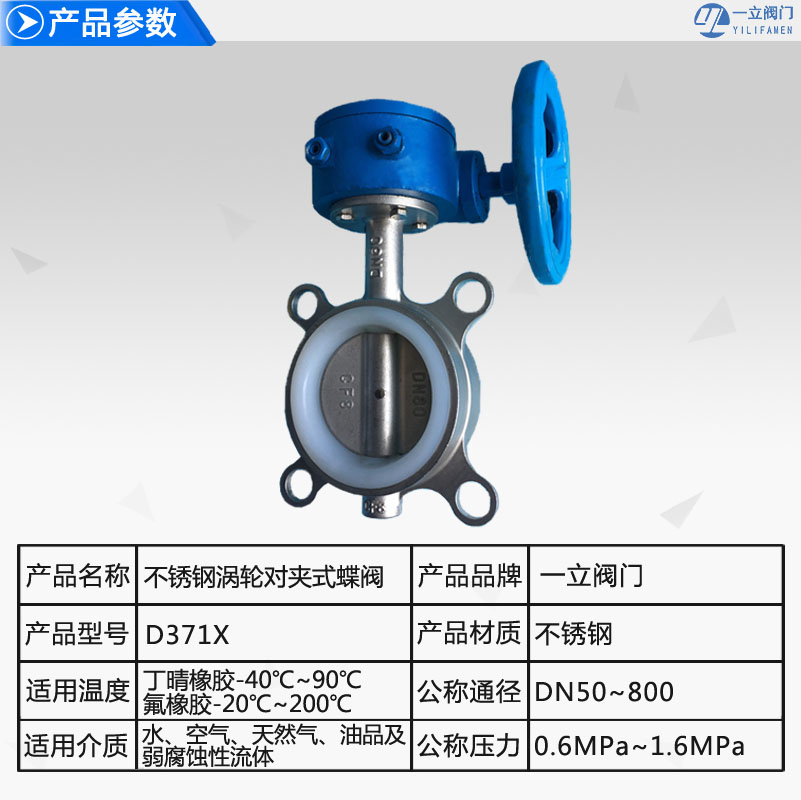

技術參數：

公稱通徑

DN（mm）

50～800

公稱壓力

PN（MPa）

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

零件名稱

材料

閥體

球墨鑄鐵、鑄鋼、合金鋼、不銹鋼

蝶板

鑄鋼、不銹鋼及材料

密封圈

橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨O

密封材料選用和適用溫度：

材料品種

氯丁橡膠

丁晴橡膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

天然橡膠

尼龍

英語簡稱

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型號代號

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

適用工作溫度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

連接尺寸：

公稱通徑(DN)

L

D1

D

z-φd

H

H0

A

B

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

626

355

93

200

60

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

860

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
