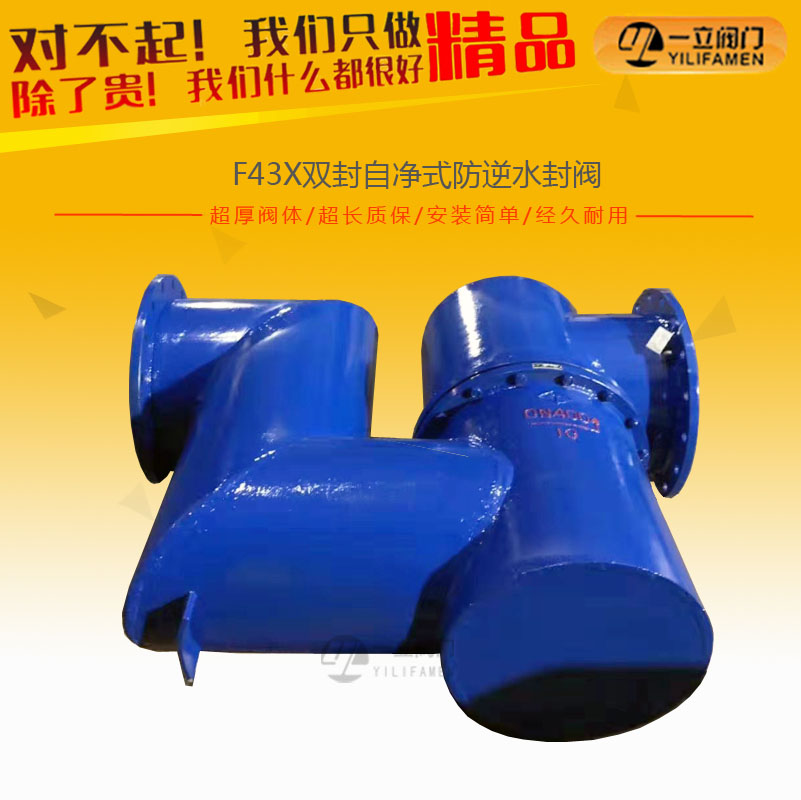

F43X雙封自凈式防逆水封閥

  • F43X-10型 F43X -10型 防逆水封 閥是主要應用干清、蓄水池溢流管道上．平時固閥內有水封可阻止下水管道臭氣進入清水池，因大雨下水道堵塞等造成雨污水管水位增高時可阻止污水倒灌清
  • 咨詢熱線：0577-67313796

  • 產品詳情




F43X-10型
F43X -10型防逆水封閥是主要應用干清、蓄水池溢流管道上．平時固閥內有水封可阻止下水管道臭氣進入清水池，因大雨下水道堵塞等造成雨污水管水位增高時可阻止污水倒灌清水池，是良好的供水衛生保護裝置。
主要性能：
  本閥結構簡單，溢流順暢無阻，具有雙重水封作用。阻隔臭氣及污水倒灌，性能可靠，效果良好，且污水倒灌時所帶雜物亦不影響密封性能。
工作原理：
  F43x10T防逆水封目主要由帶存水彎的閥體及浮球蓋板組件等組成．帶浮球的蓋板蓋在閥體的密封閥座上，將閥腔分成內外兩部分，內腔為清水部分，外腔通排水管道，當內腔充滿清水時，目位于內臟的浮球作月，蓋板壓力降低，易于開啟通流。溢流停止后，蓋扳可自行復位．蓋嚴閥座．從而可嚴格組斷臭氣殛污水倒灌。如果水池進水口浮球閥*關良好．?dāng)?shù)年不溢流，閥腔無水，浮球可加重蓋板重量．更好地蓋嚴目座，目樣可嚴格姐隔臭氣及防止雨，污水倒灌清水池。如果污水進入閥體外腔．所帶雜物僅能粘附在蓋板外表面，不影響蓋柱封嚴闐座。故該防逆水月工作可靠．效果好，不易出故障。且當有雜物沉淀時．T次溢流時可自動沖出閥體。
主要外形尺寸：

DN D D1 D2 L H H0
80 200 1 60 135 500 380 85
1 00 220 180 155 560 420 85
1 50 285 240 210 690 51 0 85
200 340 295 265 825 600 95
250 395 350 320 945 700 95
300 445 400 368 1065 795 95
400 565 51 5 480 1308 930 100
500 670 620 582 1531 1080 100
600 780 725 682 1770 1250 100
700 895 840 794 2013 1440 120
800 1015 950 901 2246 1610 120
900 1115 1050 1010 2450 1810 120
1000 1230 1160 1110 2695 1940 120
1200 1 455 1 380 1320 2700 1780 140
1400 1 675 1 590 1530 31 00 2080 1 40

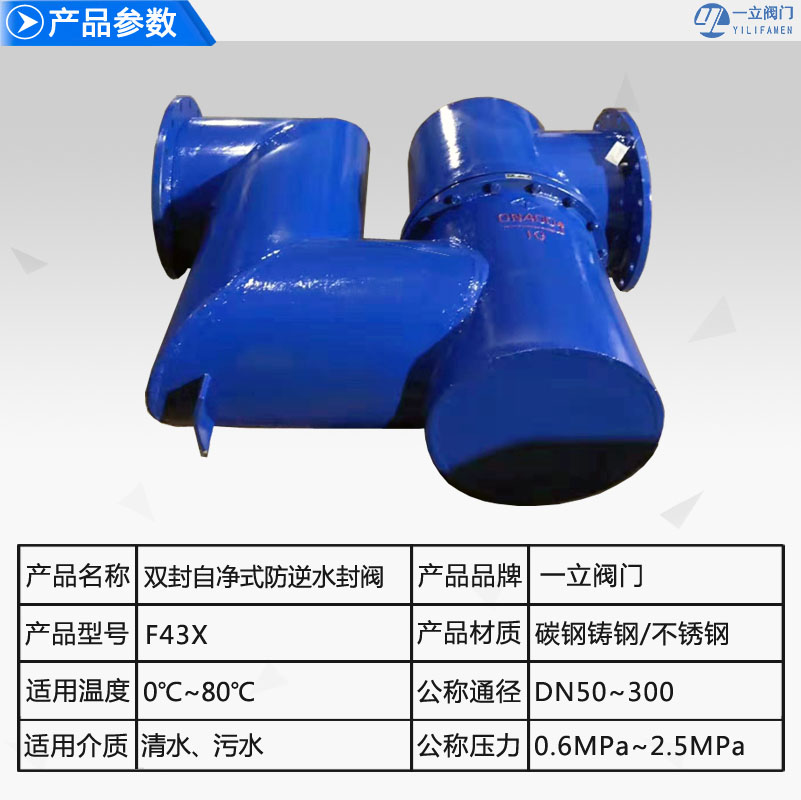

雙封自凈式防逆水封閥技術參數：
公稱壓力：PNl 6—2 5M Pa

公稱通徑：1 5～300

容氣腔壓力（占管道壓力百分?jǐn)?shù)）50～70％

適用介質無雜物的清水、污水

適用介質溫度0～80℃

法蘭標準：68／T l 7241 6 68／T 91 1 3

試驗標準：GB／T l 3927 APl 598
雙封自凈式防逆水封閥主要外形連接尺寸：
DN 管徑 1/2” 3/4” 1” 11/4” 11/2” 2” 21/2”
mm 15 20 25 32 40 50 65
L 1.6MPa 200 300 320 340 .350 365 465
2.5MPa 220 320 340 355 380 385 485
DN 管徑 3” 4” 5” 6” 8” 10” 12”
mm 80 100 125 150 200 250 300
L 1.6MPa 510 575 600 645 755 855 955
2.5MPa 520 585 600 645 755 855 955
