序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
排污螺塞 |
鑄鋼 |
9 |
閥芯 |
合金鋼 |
2 |
排污螺塞墊圈 |
不銹鋼 |
10 |
金屬片元件 |
合金鋼 |
3 |
過濾器 |
不銹鋼 |
11 |
導向桿 |
不銹鋼 |
4 |
閥體 |
鑄鋼/不銹鋼 |
12 |
閥桿 |
合金鋼 |
5 |
閥座 |
不銹鋼 |
13 |
鉚釘 |
不銹鋼 |
6 |
閥蓋墊圈 |
石墨 |
14 |
螺母 |
不銹鋼 |
7 |
閥蓋 |
鑄鋼/不銹鋼 |
15 |
墊圈 |
不銹鋼 |
8 |
閥蓋螺栓 |
碳鋼 |
16 |
擋板 |
不銹鋼 |
型號、規格、外形尺寸表 |
|||||
型號 |
公稱通徑 |
L(mm) |
H(mm) |
H1(mm) |
φ(mm) |
TB11F 16 25 40 |
15 |
150 |
100 |
25 |
60 |
20 |
150 |
100 |
25 |
60 |
|
25 |
160 |
105 |
30 |
60 |
|
32 |
230 |
151.5 |
31.5 |
66 |
|
40 |
230 |
151.5 |
31.5 |
66 |
|
50 |
230 |
122 |
37 |
66 |

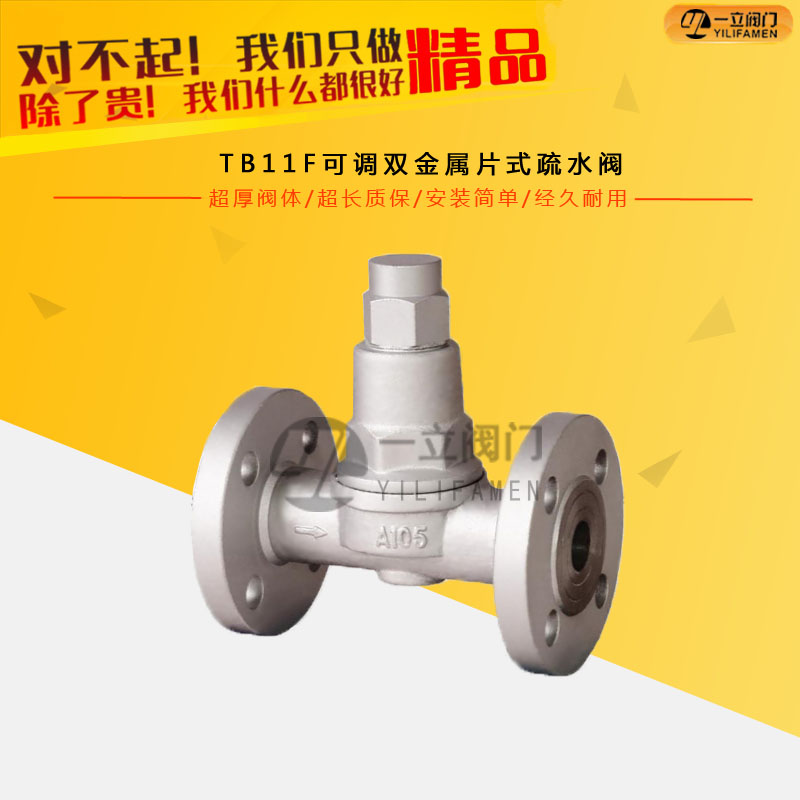

咨詢:TB11F可調雙金屬片式疏水閥
