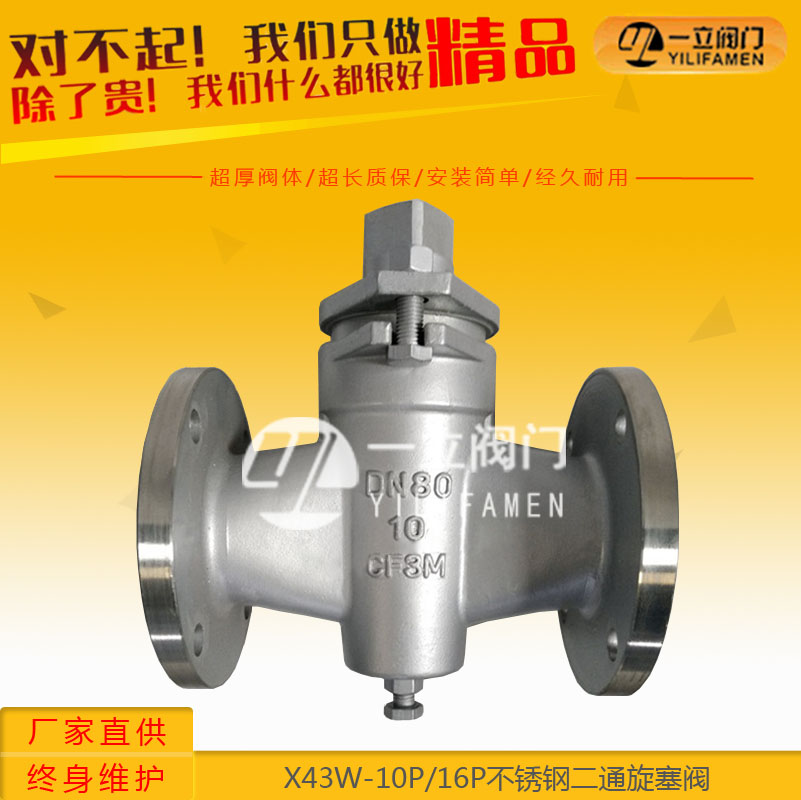

X43W-10P/16P不銹鋼二通旋塞閥
- 產品介紹： 由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品介紹：
由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道例如：三通旋塞閥。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
產品優點：
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
性能規范：
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體 | 密封 | ||||
| X43W-1.0P | 1.0 | 1.5 | 1.1 | 硝酸類 | ≤250 |
| X43W-1.0R | 1.0 | 1.5 | 1.1 | 醋酸類 | -20~150 |
主要尺寸：
|
型號 |
公稱通徑 |
尺寸(mm) |
|||||||||
|
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
□s |
h |
H |
||
|
X43W-1.OC |
15 |
80 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
14 |
26 |
99 |
|
20 |
90 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
14 |
34 |
124 |
|
|
25 |
110 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
17 |
38 |
133 |
|
|
32 |
115 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
18 |
45 |
152 |
|
|
40 |
150 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
26 |
55 |
212 |
|
|
50 |
170 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
28 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φl8 |
32 |
82 |
295 |
|
|
80 |
250 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
40 |
95 |
327 |
|
|
1OO |
300 |
215 |
180 |
155 |
3 |
26 |
8-Φ18 |
45 |
135 |
425 |
|
|
125 |
350 |
245 |
21O |
185 |
3 |
24 |
8-Φ18 |
54 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
62 |
172 |
512 |
|
|
200 |
450 |
335 |
295 |
265 |
3 |
24 |
8-Φ23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
85 |
230 |
660 |
|
|
300 |
580 |
440 |
400 |
368 |
3 |
30 |
12-Φ23 |
1OO |
263 |
760 |
|
產品分類：
旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。
按通道形式分，可分為直通式、三通式和四通式三種。
主要零件材料：
|
零件名稱
|
閥體
|
塞子
|
填料壓蓋
|
填料
|
|
X43W-1.0C 1.0P
|
鑄鋼 不銹鋼
|
鑄鋼 不銹鋼
|
鑄鋼
|
油浸石棉盤根
柔性石墨 |
| 零件名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X43W-1.0P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
油浸石棉盤根 柔性石墨 |
| X43W-1.0R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
旋塞閥安裝注意事項：
①、要留有閥柄旋轉的位置。
②、不能用作節流。
③、帶傳動機構的旋塞閥應直立安裝。
咨詢：X43W-10P/16P不銹鋼二通旋塞閥
