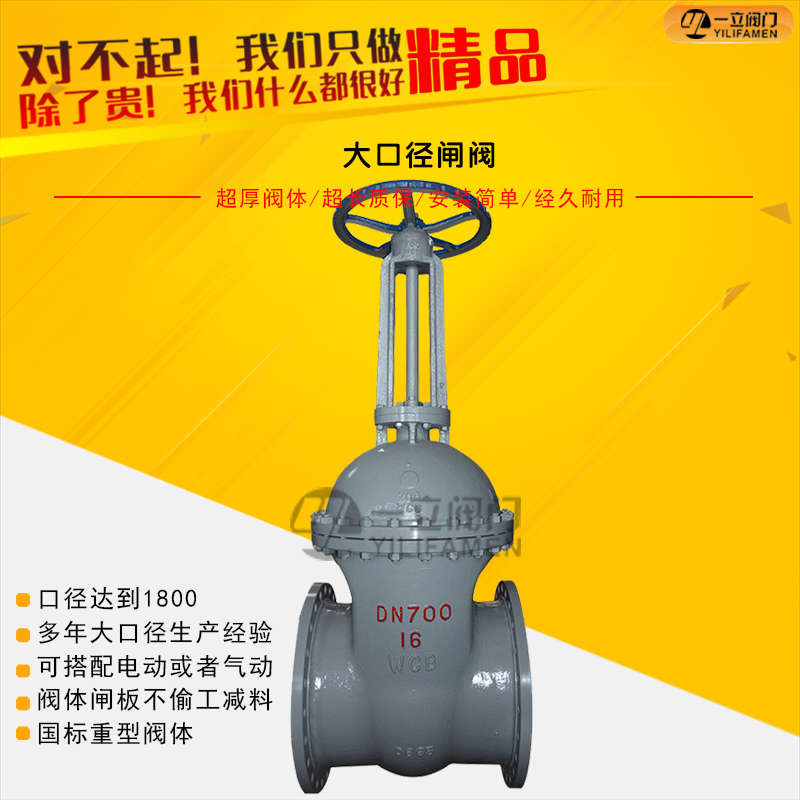

大口徑鑄鋼閘閥：是所有用金屬鋼材料澆鑄成鑄件加工的閘閥統稱鑄鋼閘閥。與鑄鋼閘閥相對應的還鑄鐵閘閥、鍛鋼閘閥，可鍛鑄鐵閘閥。

分類

鑄鋼閘閥：按材料分有碳鋼閘閥、不銹鋼閘閥、低合金鋼閘閥（耐高溫的鉻鉬鋼屬這個類別）、低溫鋼閘閥等。

各類鑄鋼閘閥下又有各種具體鋼種牌號常用如下：

1、碳鋼閘閥鑄件牌號有：WCA、WCB、WCC、LCB等；適用溫度-46度~425度。

2、不銹鋼閘閥鑄件牌號：301不銹鋼、CF8不銹鋼（對應鍛件304不銹鋼）、CF8M不銹鋼（對應鍛件316不銹鋼）等；適用溫度-198度~816度。

3、低合金鋼分高溫合金鋼和高強度低合金鋼，其中高溫合金鋼就是常說的鉻鉬鋼。

鉻鉬鋼閘閥的鑄件牌號：ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。適用溫度550度~750度。

每種具體的牌號材料所適用的溫度各不相同，視實際工況條件選用。

誤區說明

在閥門采購中說到鑄鋼閘閥通常就是指WCB牌號的碳鋼閘閥，因?yàn)樵谧钤缙诘臅r(shí)候鋼制鑄件沒有像現在這樣豐富，說到鑄鋼閘閥只有WCB這個材料好選，時間久了默認鑄鋼閘閥就是WCB碳鋼閘閥，WCB碳鋼閘閥也是歷史最悠久，使用最廣泛的閥門結構形式之一。



全按0.5Mpa~0.7Mpa氣體介質壓力來試驗檢漏。

試驗執行標準：GB/T 13927-2008名稱通用閥門壓力試驗

設計標準：GB/T12234-2007 名稱：石油天然氣工業用螺柱連接閥蓋的鋼制閘閥

法蘭連接：JB/T 79-94 機械部法蘭標準、GB/T 9113-2000 國家推薦法蘭標準、HG/T 20592-2009化工部法蘭

結構長度：GB12221-2005 名稱：金屬閥門的結構長度

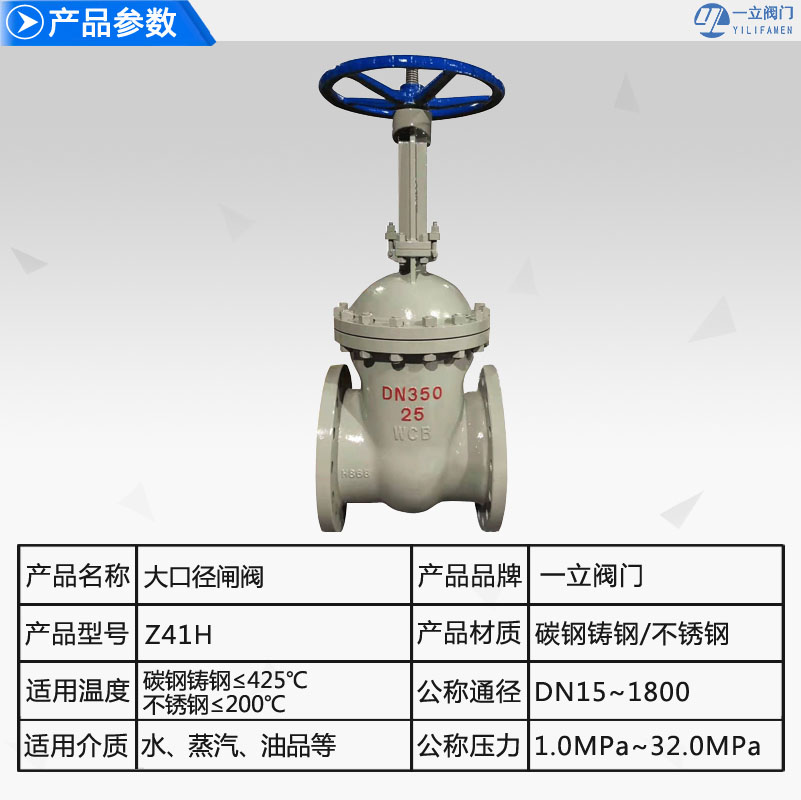

公稱通徑：DN15~DN1200mm

公稱壓力：PN10~PN320、1.0Mpa~32.0Mpa

適用工況

適用介質：

1、碳鋼閘閥材料代號"C"：水、油、蒸汽（溫度≤425℃）

2、304不銹鋼閘閥材料代號"P"：硝酸類（溫度≤200℃）

3、316不銹鋼閘閥材料代號"R"：醋酸類（溫度≤200℃）

4、WC6、WC9鉻鉬鋼閘閥材料代號"I"：水、油、蒸汽（溫度≤595℃）

等……

安裝要點

安裝使用

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著； 2.各連接部位螺栓，要求均勻擰緊； 3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活； 4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性； 5.用戶在安裝閥門時，必須預留閥門驅動的必要空間； 6.驅動裝置的接線須按線路圖進行； 7.閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

安裝注意事項

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

注意事項

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。

帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。

帶傳動機構的閘閥，按產品使用說明書的規定安裝。

如果閥門經常開關使用 , 每月至少潤滑一次。

優缺點

1、鑄鋼閘閥的優點：流體阻力小 , 密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。結構簡單 , 結構長度短，制造工藝性好，耐高溫耐高壓可選材料多，適用范圍廣。

2、鑄鋼閘閥的缺點：密封面之間易引起沖蝕和擦傷，維修比較困難。外形尺寸較大，開啟需要一定的空間，開閉時間長。

閘閥分類

按閘板形式分

閘閥按閘板形式分：楔式閘板式閘閥和平行閘板式閘閥 , 楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。

按閥桿升降分

閘閥按閥桿是否升降，可分為明桿閘閥和暗桿閘閥。閥桿一邊旋轉一邊升降的是明桿閘閥；閥桿只會旋轉不升降的是暗桿閘閥。

明桿閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥（亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程>來確定。

有的閘閥 , 閥桿螺母設在閘板上，閥桿光旋轉不升降，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。開關同明桿閘閥一樣，開到轉不動為全開，關開轉不動為全關。比起明桿閘閥來在閘板開度上無法用肉眼來看，較難把握，需加裝開度指示條。

【產品用途】

楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置



【產品特點】

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式



【執行標準】

設計規范：GB/T 12234

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

壓力-溫度：GB/T 9131

產品標識：GB/T 12220



【性能規范】







【適用介質和適用溫度】





【主要零件材料】





閘閥主要連接外型尺寸
