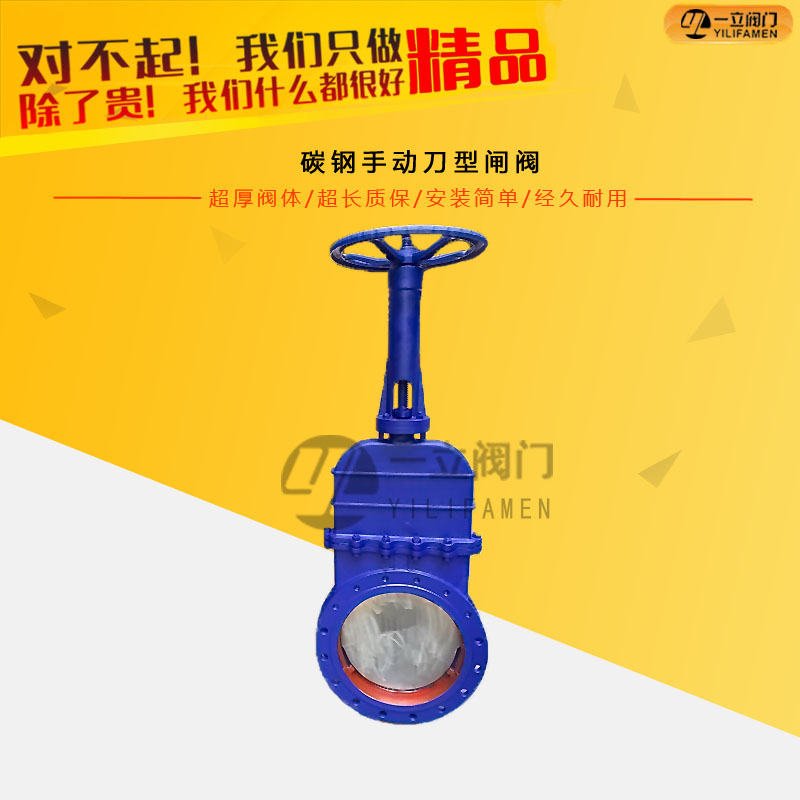

產品簡介：
刀型閘閥是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。
所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。
刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
適用范圍：
刀型閘閥適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截?cái)喙苈分械乃酀{、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果、谷物、屠宰廠廢水等介質。
產品結構：
刀型閘閥具有結構簡單緊湊、設計合理、輕型節材、密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，徹底解決了普通閘閥、平板閘閥、截止閥、調節閥、蝶閥、球閥等閥門的重量大、流阻大、面積大、難安裝等疑難問題，可取代通用切斷閥和調節閥，可在工作壓力1.0mpa-2.5mpa，使用溫度-29-550℃情況下正常工作。
產品特點：
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5、閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
產品優點：
1.可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。
2.不銹鋼閘板可防止腐蝕引起的密封泄漏，精磨拋光處理可獲得更好的密封效果。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。
3.不銹鋼閥體堅久耐用，閥體加強筋設計提高閥體強度，雙頭螺使用啟閉更為迅速。
4.整體的不銹鋼材質，可防止腐蝕破壞。閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316l、wcb、2crl3，密封圈采用ptfe增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
5.全圓形的直流通道設計不存渣、不卡阻。
6.科學的上密封填料函設計，使上密封安全有效，經久耐用。
7.短結構長度，可節省原料，安裝空間，也有效支持管道強度。
8.三角形的支架節省原材料，保證需要的力學性能。
9.刀型閘閥閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。
10.刀型閘閥還可任意選用驅動機構?？蛇x擇氣動、電動、液動、電液動、傘齒輪等多種結構。

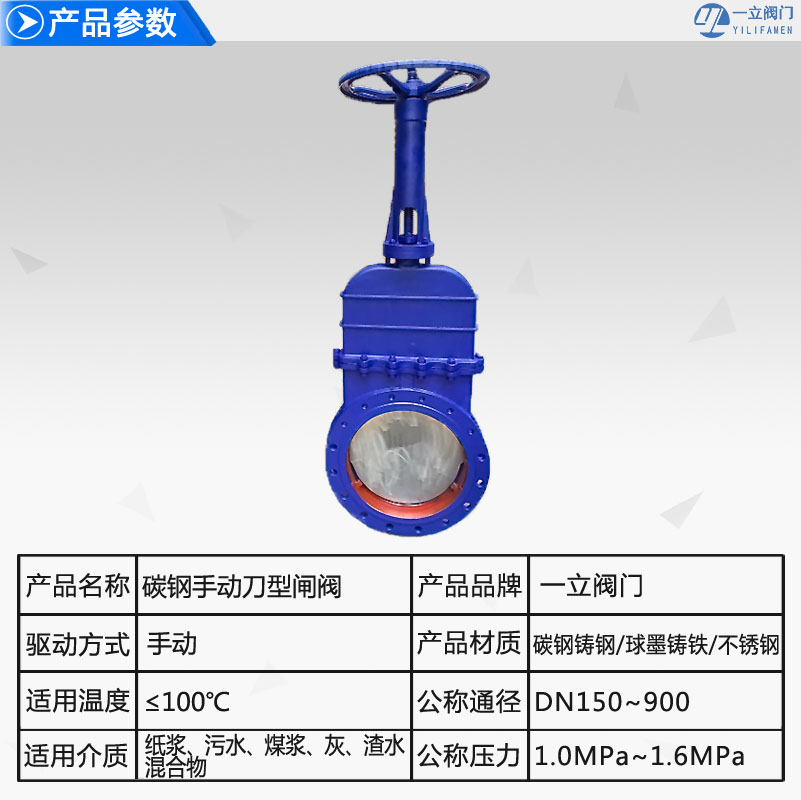

性能參數：
|
公稱壓力（MPa)
|
殼體試驗（MPa)
|
密封試驗（MPa)
|
工作溫度
|
適用介質
|
|
1.0
1.6
|
1.5
2.4
|
1.1
1.8
|
≤100℃
≤100℃
|
紙漿、污水、煤漿、灰、渣水混和物
|
主要連接尺寸：
|
公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
L |
D |
D1 |
D2 |
H |
N-M |
Do |
|
1.0 |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
200 |
80 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
250 |
85 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
300 |
100 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
350 |
100 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
400 |
110 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
600 |
140 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
800 |
190 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
900 |
200 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
主要產品標準有:中國GB，機械部JB，化工標準HG，美API，ANSI，英國BS，德標DIN，法國NF，日本JIS，JPI標準。
閥體材質有：銅、鑄鐵、鑄鋼、合金鋼、WCB、WC6、WC9、20 25 鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
工作壓力: 1.0Mpa-50.0Mpa。
工作溫度：-196℃~650℃。
連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
驅動方式：手動、氣動、液動、電動。
