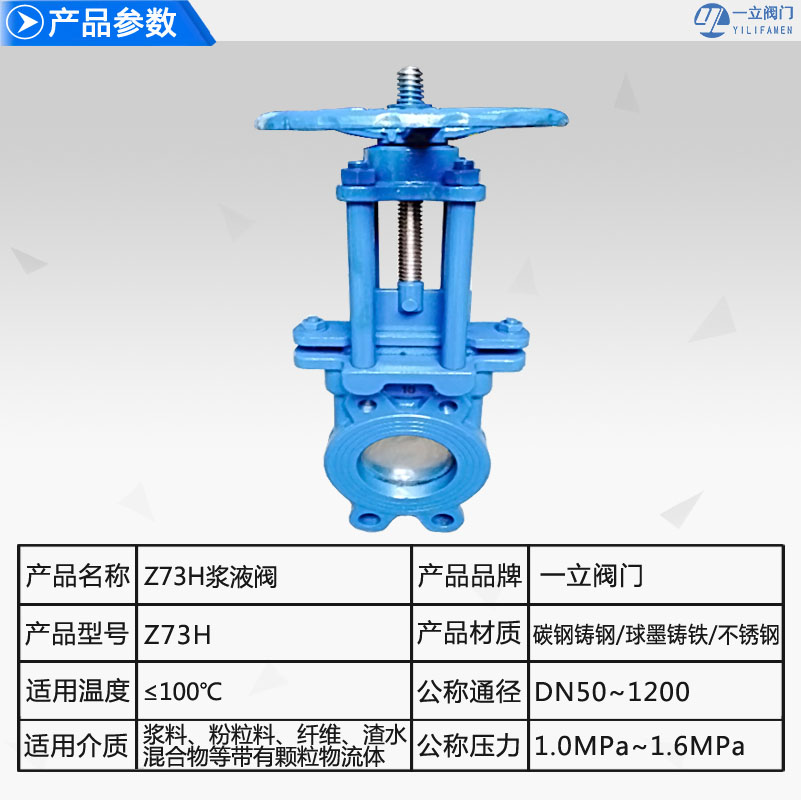

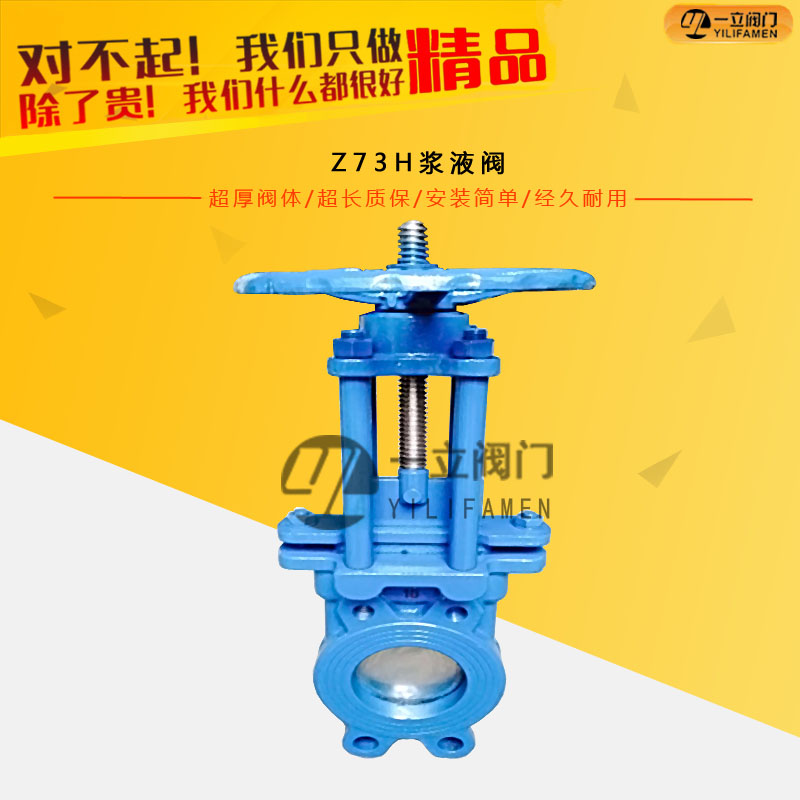

Z73H漿液閥

  • 一、概述； Z73H(X、F)-2.5、6、10、16系列手動漿液閥是我明科閥門公司系列控制閥門之一。該產品在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點，不斷提
  • 咨詢熱線：0577-67313796

  • 產品詳情




一、概述；


      Z73H(X、F)-2.5、6、10、16系列手動漿液閥是我明科閥門公司系列控制閥門之一。該產品在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點，不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。該產品通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。Z73H(X、F)系列手動漿液閥品種齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50~DN1000。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。用于造紙、煤化工、工業排水、城市污水處理、飛灰處理、食品、礦山等要求較為苛刻的工況條件。


二、主要結構與特點：

      本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。本閥結構特點：1、采用對夾式結構，體積小，重量輕。2、完全敞開的通道，可以防止介質在閥內沉積。3、新研制的U型封圈，可以保證閥門的良好密封性。4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。5、流阻小。6、安裝維修方便。


主要性能規范


公稱壓力 （MPa） 殼體試驗 （MPa） 密封試驗 （MPa） 工用溫度 適用介質
0.6
1.0		 0.9
1.5		 0.66
1.1		 ≤80℃
≤80℃		 煤漿、水

型號：PZ73H、PZ73F、PZ73Y；
連接形式：對夾式連接；
驅動方式：手輪驅動；
公稱壓力：PN1.0～1.6MPa；
公稱通徑：DN50～1200mm；
適用溫度：≤100℃；
適用介質：漿料、粉粒料、纖維、渣水混合物等帶有顆粒物流體。

主要外形及連接尺寸

PN1.0MPa 結構尺寸

DN

L

D

D1

D2

H

Z×M

Do

50

43

160

125

100

285

4×M16

180

65

46

180

145

120

298

4×M16

180

80

46

195

160

135

315

4×M16

220

100

52

215

180

155

365

8×M16

220

125

56

245

210

185

400

8×M16

230

150

56

280

240

210

475

8×M20

280

200

60

335

295

265

540

8×M20

360

250

68

390

350

320

630

12×M20

360

300

78

440

400

368

780

12×M20

400

350

78

500

460

428

885

16×M20

400

400

102

565

515

482

990

16×M20

400

450

114

615

565

532

1100

20×M22

530

500

127

670

620

585

1200

23×M22

560

600

154

780

725

685

1450

23×M27

600

800

190

1010

950

898

2000

24×M30

680

PN1.6MPa 結構尺寸

DN

L

D

D1

D2

H

Z×M

Do

50

43

160

125

99

285

4×M16

180

65

46

185

145

120

295

4×M16

180

80

46

200

160

135

315

8×M16

220

100

52

220

180

155

365

8×M16

220

125

56

250

210

185

400

8×M16

230

150

56

285

240

210

475

8×M20

280

200

60

340

295

265

540

12×M20

360

250

68

405

355

310

630

12×M22

360

300

78

460

410

375

780

12×M22

400

350

78

520

470

435

885

16×M22

400

400

102

580

525

485

990

16×M27

400

450

114

640

585

545

1100

20×M27

530

500

127

715

650

609

1200

20×M30

530

600

154

840

770

720

1450

20×M36

600

800

190

1025

950

898

2000

24×M36

680

公稱壓力 DN L D D1 D H n-M
0.6MPa 50 40 125 100 180 295 4-M16
65 40 145 120 180 305 4-M16
80 50 160 135 220 330 4-M16
100 50 180 155 220 380 4-M16
125 50 210 185 240 415 4-M16
150 60 240 210 280 490 4-M20
200 60 295 265 280 550 4-M20
250 70 350 320 360 693 8-M20
300 70 400 368 400 796 8-M20
350 80 460 428 400 895 10-M20
400 80 515 482 500 1004 10-M22
450 90 565 532 500 1110 14-M22
500 100 620 585 600 1210 14-M22
600 100 825 685 700 1460 14-M27
700 100 840 800 800 1680 16-M27
800 120 950 905 800 1910 16-M30
900 120 1050 1005 800 2130 20-M30
1000 160 1160 1115 900 2380 20-M30
1.0MPa 50 40 125 100 180 295 4-M16
65 40 145 120 180 305 4-M16
80 50 160 135 220 330 4-M16
100 50 180 155 220 380 4-M16
125 50 210 185 240 415 4-M16
150 80 240 210 280 490 4-M20
200 60 295 265 280 550 4-M20
250 70 350 320 360 693 8-M20
300 80 400 368 400 796 8-M20
350 90 460 428 400 895 10-M20
400 120 515 482 500 1004 10-M22
450 120 565 532 500 1110 14-M22
500 130 620 585 600 1210 14-M22
600 140 825 685 700 1460 14-M27
700 140 840 800 800 1680 16-M27
800 150 950 905 800 1910 16-M30
900 150 1050 1005 800 2130 20-M30
1000 200 1160 1115 900 2380 20-M30
