產品概述：

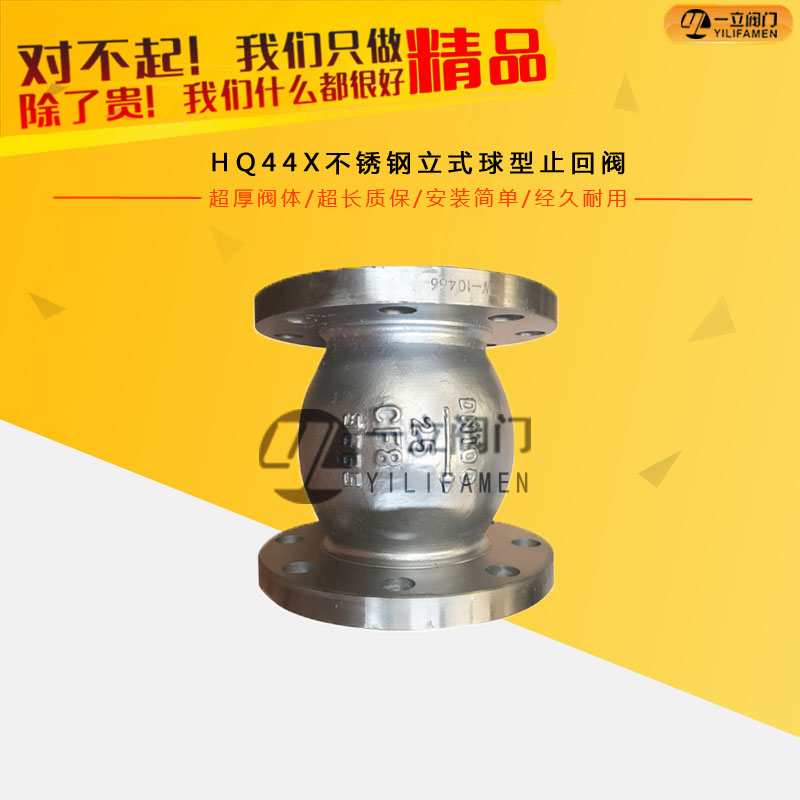

微阻球形止回閥都是采用橡膠包皮球為閥瓣，閥體外形也成球形所以稱之為球形止回閥。單球微阻球形止回閥型號為：HQ44X，雙球微阻球形止回閥為：HQ45X，他們的工作原理是在介質的作用下，推動橡膠包皮球在閥體內的滑道上前后滾動，若回流介質推動橡膠包皮球向前端滑動，回合前端的密封閥座在介質壓力的作用下形成密封，防止介質回流，反之滑動與閥門后端不會形成密封，介質順利流出。
HQ44X單球、HQ45X雙球微阻球形止回閥主要特點是流量大，流阻壓力損失小，密封性能好，消聲關閉，可減小水擊波。水平或垂直安裝均可。采用技術生產的微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流，止回效果好，壽命長等諸多優點。
主要技術參數:
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
產品特點：
采用橡膠皮滾動球為閥瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好,消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水龍頭損失比旋啟式小50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0～80℃。
廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水 機械設備配套、電子工業，城建等領域。
產品結構及尺寸：
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H (mm) |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
510 |
