產品特點:
1、適用于一般工況及磨損或強腐蝕介質的特種工況。
2、旋啟式襯氟止回閥無需外加任何能源裝置,減少運行成本。
3、防倒灌倒流效果好,利用橡膠本身的彈性及反向背壓的作用。
4、工作時通過內外壓力差來自然地實現開啟與閉合,是強腐蝕性介質及電站脫硫。
5、密封可靠,特別是新型彎曲形閥嘴,進一步增加密封性,減少滲漏量或無滲漏。
6、獨特的設計特點允許固體顆粒物須暢地通過閥門,甚至可以利用身的柔性將固體顆粒包裹住以保證密封。
產品用途及原理:

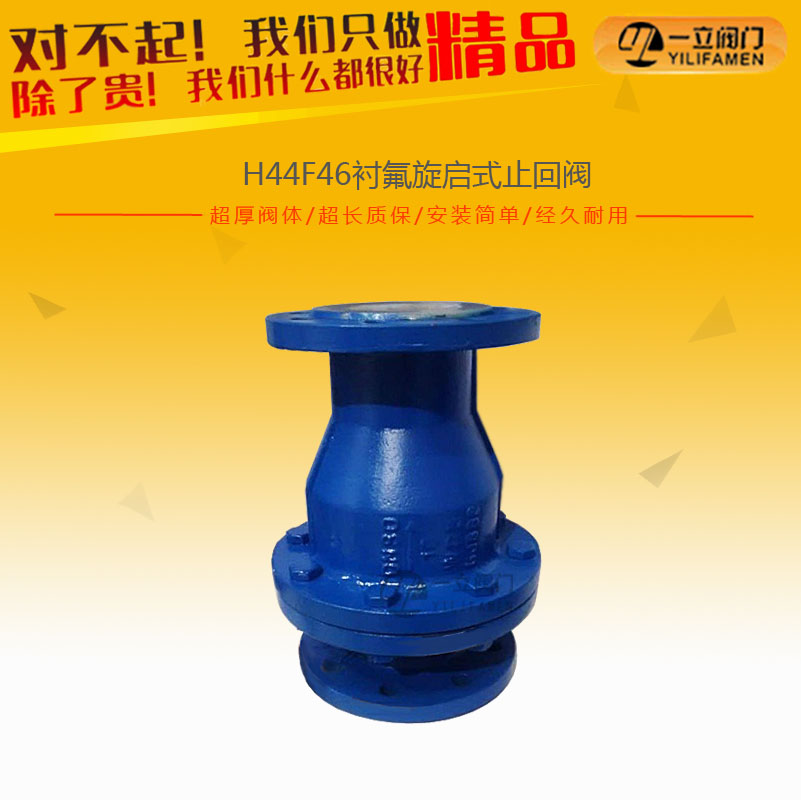

H44F46旋啟式襯氟止回閥專用于控制腐蝕性或強腐蝕性介質,閥體內腔表面覆有可供選擇的各種氟塑料,具有強度高、耐腐蝕性能好的特點;適用于不同工作溫度和流體管路,防止各類管路或設備上的介質逆流的單向啟閉。
H44F46旋啟式襯氟止回閥的閥軸與閥瓣設計為一體,全部襯氟塑料的軸,鑲嵌在閥體與閥蓋之間形成的特殊凹槽內,啟閉靈活,密封可靠。另外,除了閥體、閥瓣外,復位彈簧也全部包襯了耐腐蝕的氟塑料,設計合理的彈簧,使閥瓣在低壓區內也能產生足夠的密封比壓,保證閥門在低壓力區密封的可靠性。

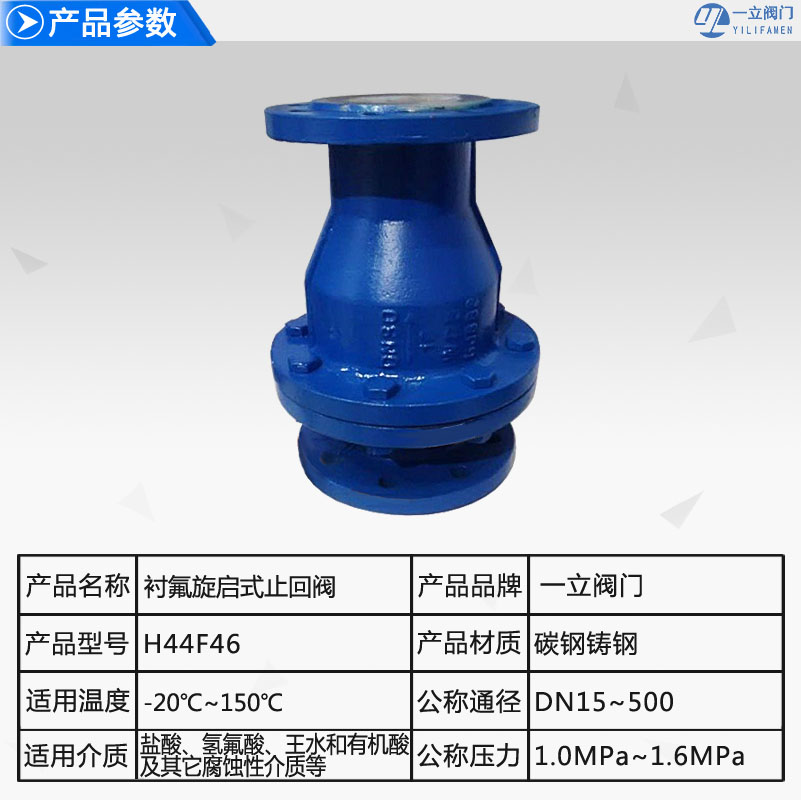

基本參數:
產品名稱
|
H44F4,H44F3,H44F46襯氟旋啟式止回閥
|
產品型號
|
H44F4、H44F3、H44F46
|
公稱通徑
|
DN15-500mm
|
壓力范圍
|
1.6MPa
|
閥體材質
|
鑄鋼,不銹鋼
|
結構圖:
主要零部件材料表:
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
Z |
C |
R |
PL |
RL |
|||
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
閥瓣/閥桿 |
35 |
1Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
襯里/閥座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
4 |
緊固螺栓 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
5 |
螺母 |
PTFE(F4) |
CF8 |
CF8 |
主要外形和連接尺寸:
公稱通經 |
L |
D |
D1 |
D2 |
f |
Z-φd |
D |
D1 |
D2 |
f |
Z-φd |
|||
DN(mm) |
NPS(inch) |
PN1.0MPa |
PN1.6MPa |
|||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
130 |
95 |
65 |
2 |
14 |
4-φ14 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
150 |
105 |
75 |
2 |
16 |
4-φ14 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
115 |
85 |
2 |
16 |
4-φ14 |
32 |
5/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
180 |
135 |
100 |
2 |
18 |
4-φ18 |
40 |
3/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
145 |
110 |
3 |
18 |
4-φ18 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
230 |
160 |
125 |
3 |
20 |
4-φ18 |
65 |
5/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
290 |
180 |
145 |
3 |
20 |
4-φ18 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
310 |
195 |
160 |
3 |
22 |
4-φ18 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
350 |
215 |
180 |
3 |
24 |
8-φ18 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
400 |
245 |
210 |
3 |
26 |
8-φ18 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
480 |
280 |
240 |
3 |
28 |
8-φ23 |
200 |
8 |
600 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
495 |
335 |
295 |
3 |
30 |
12-φ23 |
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
622 |
405 |
355 |
3 |
32 |
12-φ25 |
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
698 |
460 |
410 |
4 |
34 |
12-φ25 |
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
787 |
520 |
470 |
4 |
38 |
16-φ25 |
400 |
16 |
914 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
914 |
580 |
525 |
4 |
40 |
16-φ30 |
450 |
18 |
978 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
||||||
500 |
20 |
978 |
670 |
620 |
585 |
4 |
34 |
20-φ25 |
