一、產品簡介：

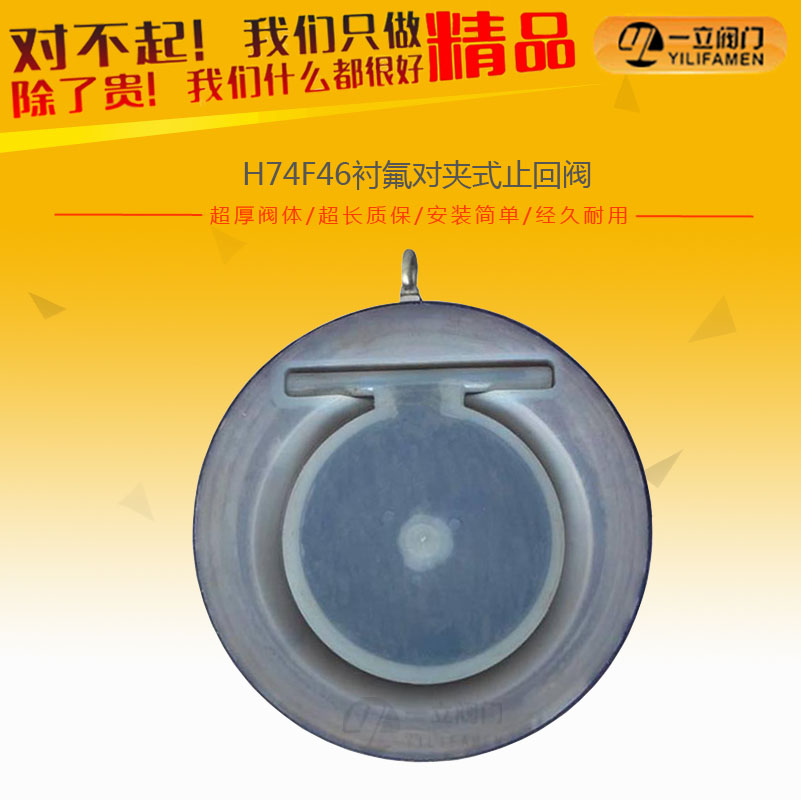

H74F46襯氟對夾式止回閥是一種憑借介質自己的運動而主動啟閉閥瓣用來禁止介質逆向運動的主動防腐閥門，又稱逆止閥或單向閥。它的閥瓣都是繚繞閥座外的軸扭轉啟、閉，防止介質倒流。 軸與閥瓣設計為一體，全數襯氟的軸鑲嵌在閥體與閥蓋之間形成的出格凹槽內，啟閉機動，密封靠得住。襯氟對夾式止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點，安裝空間有限制的場所最為適用。對夾式襯氟止回閥適用于各種濃度的王水、硫酸、鹽酸、和各種有機酸、強酸、強氧化劑等。
二、結構特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8。
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4~1/20。
3、閥瓣關閉快速，水錘壓力小。
4、水平管道或垂直管道均可使用，安裝方便。
5、流道通暢、流體阻力小。
6、動作靈敏、密封性能好。
7、閥瓣行程短、關閉沖擊力小。
8、整體結構簡單緊湊、造型美觀。
9、使用壽命長、性能可靠。
三、工作原理：
1 旋啟式止回：它的閥瓣都是繚繞閥座外的軸扭轉啟、閉，防止介質倒流。 軸與閥瓣設計為一體，全數襯氟的軸鑲嵌在閥體與閥蓋之間形成的出格凹槽內，啟閉機動，密封靠得住。
2.浮球式止回：是一種新型結構，閥瓣為球型，特點是襯氟浮球沿閥體通路軸線做升降運動，液體只能讓垂直向上運動，一旦液體停直向上運動時，浮球靠自己的重量主動失蹤落至原位，與閥體內部的密封圈相聯合，致使閥門主動鎖。
3.升降式止回：結構特點是襯氟閥瓣垂直于閥體進、出口軸線作升降運動，其利益是止回的密封機能很是好。
四、主要外形及連接尺寸:
|
公稱通徑 DNmm |
d |
L |
D |
||||
|
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
|
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
43 |
275 |
275 |
286 |
293 |
|
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
80 |
596 |
620 |
627 |
631 |
|
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
