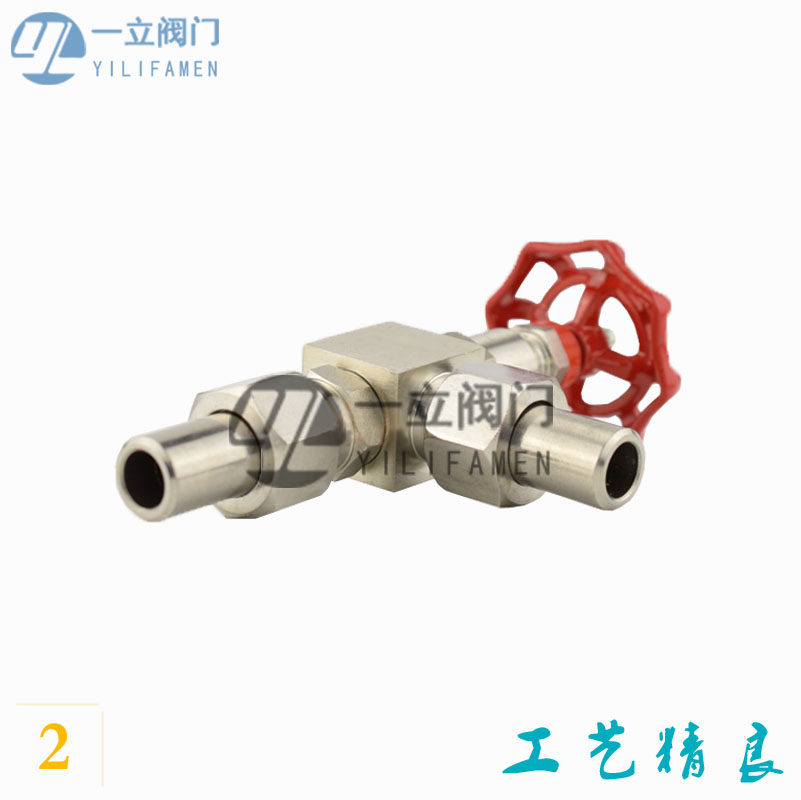

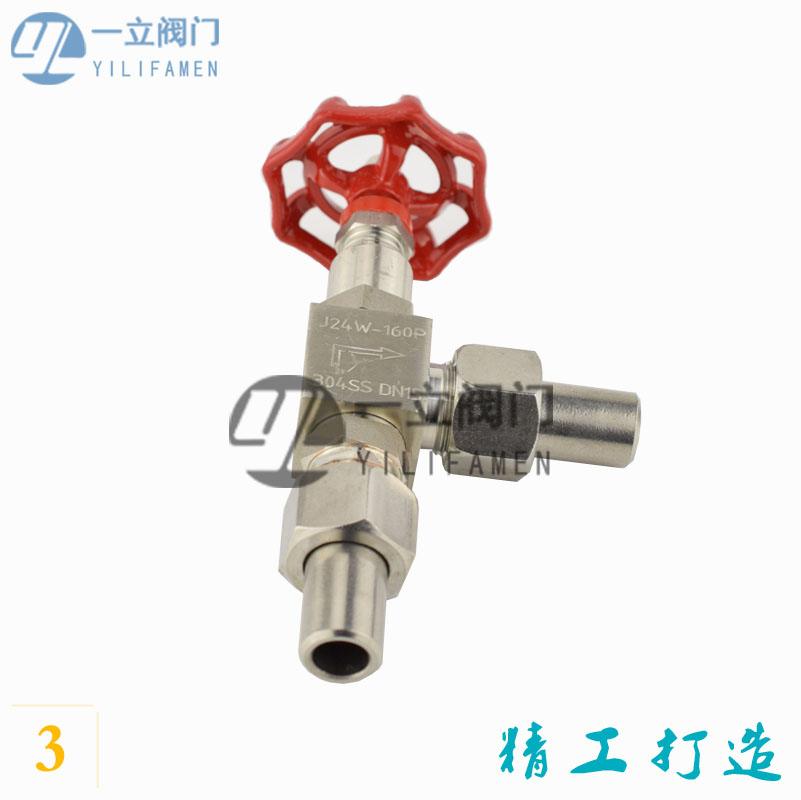

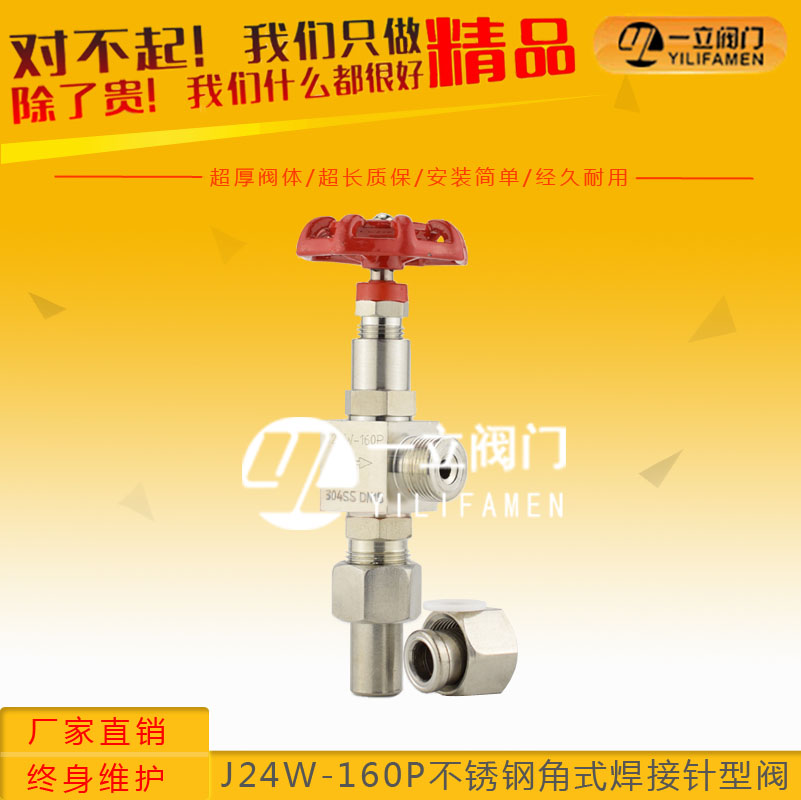

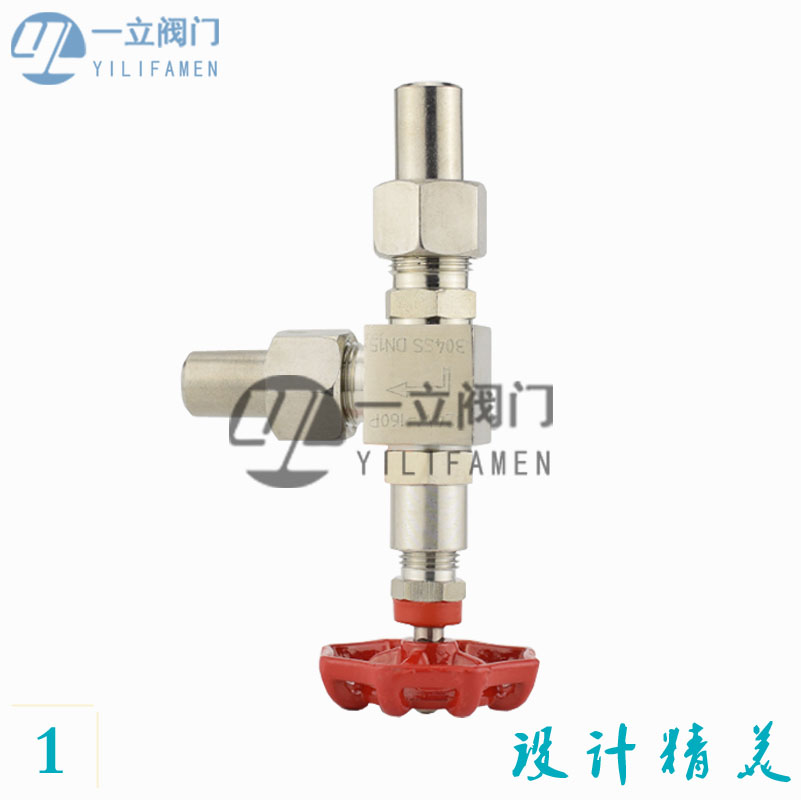

J24W-160P不銹鋼角式焊接針型閥
- 產品簡介： 針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品簡介：
針形閥門的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 針形閥門與壓力表配合使用是最合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
主要零件材料：
|
零件名稱 |
閥桿、閥蓋 |
閥桿、閥瓣 |
填料 |
|
J24W-160P-DN3 |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀，柔性石墨 |
|
J24W-320P-DN6 |
優質碳鋼 |
鉻，鎳不銹鋼 |
聚四氟乙稀，柔性石墨 |
主要性能規范：
|
型號 |
公稱壓力PN |
試驗壓力PS(Mpa) |
工作壓力(Mpa) |
工作溫度(OC) |
適用介質 |
||
|
殼體 |
密封(液) |
密封(氣) |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
液化石油氣水，酸，蒸汽，油品等 |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425 OC |
|
主要外形及連接尺寸：
|
型號 |
公稱直徑DN（mm） |
尺寸 |
重量 |
|||||
|
L1 |
Do |
H |
H1 |
D |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
168 |
14 |
3 |
1.0 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
168 |
14 |
6 |
1.0 |
