一、產品概述：

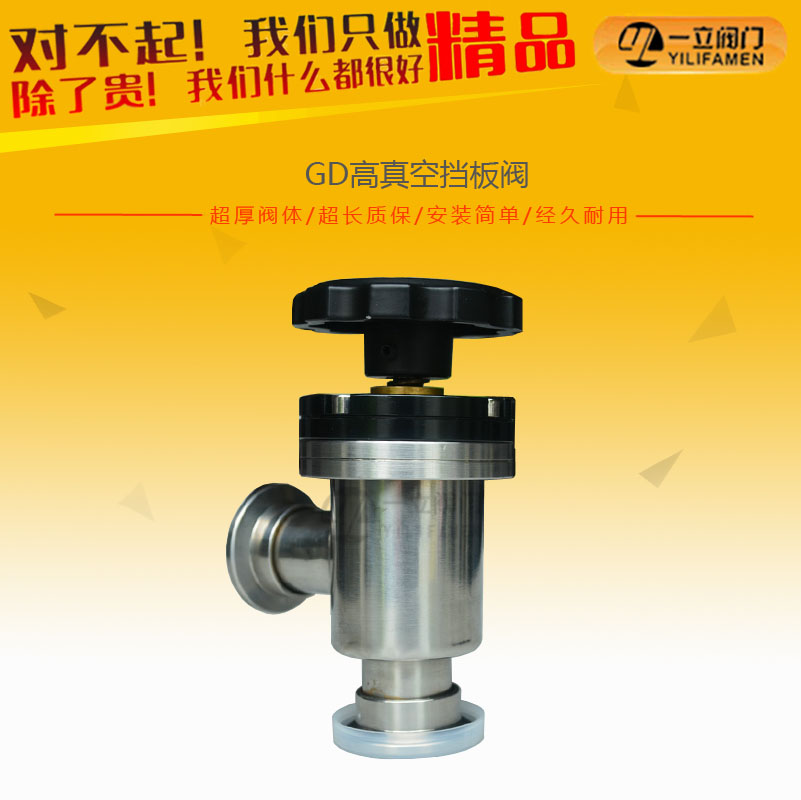

GD高真空擋板閥是真空系統中開啟或切斷氣流的真空閥門。由螺桿傳動升降閥板，旋轉輕巧、使用壽命長。高真空擋板閥軸封結構可分為氟橡膠密封和波紋管密封兩種。使用的工作介質氟橡膠密封為空氣及非腐蝕性氣體，波紋管密封為空氣、水蒸氣、腐蝕性氣體。
二、材料特點：
高真空擋板閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼高真空擋板密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。1、標準化、模塊化設計，易于更換及維修；2、便于清潔的設計；3、電磁閥采用節能設計，體積小。
三、性能參數：
適用范圍(Pa) 2x10(5)～1.3x10(-4 )
閥門漏率(Pa.L/S) ≤1.3x10(-6 )
介質溫度（℃） -25～ 80(密封材料為丁腈橡膠) -30～ 150(密封材料為氟橡膠)
安裝位置 任意
四、產品結構圖：
五、連接尺寸：
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
|
ΦW
|
法蘭標準
|
|
GD-J10/KF
|
10
|
30
|
12.2
|
122
|
30
|
|
36
|
GB4982
|
|
GD-J16/KF
|
16
|
30
|
17.2
|
132
|
40
|
|
36
|
|
GD-J25/KF
|
25
|
40
|
26.2
|
158
|
50
|
|
50
|
|
GD-J40/KF
|
40
|
55
|
41.2
|
180
|
65
|
|
56
|
|
GD-J50/KF
|
50
|
75
|
52.2
|
278
|
70
|
|
100
|
/
|
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
H
|
A
|
ΦW
|
n-ΦC
|
DNy(預抽口)
|
法蘭標準
|
|
GD-J50
|
50
|
110
|
90
|
278
|
70
|
100
|
4-Φ9
|
/
|
GB/T6070
|
|
GD-J63
|
63
|
130
|
110
|
390
|
88
|
160
|
|
GD-J80
|
80
|
145
|
125
|
432
|
88
|
8-Φ9
|
|
GD-J100
|
100
|
165
|
145
|
460
|
108
|
|
GD-J(S)150
|
150
|
220
|
195
|
636
|
138
|
200
|
8-Φ11
|
DN40(GB4982)
|
JB919
|
|
GD-J(S)160
|
160
|
225
|
200
|
636
|
138
|
|
GB/T6070
|
|
GD-J(S)200
|
200
|
285
|
260
|
788
|
200
|
12-Φ11
|
DN50(GB/T6070)
|
|
GD-J(S)250
|
250
|
335
|
310
|
820
|
208
|
250
|
DN63(GB/T6070)
|
|
GD-J(S)300
|
300
|
380
|
350
|
980
|
250
|
8-Φ14
|
DN80(GB/T6070)
|
JB919
|
