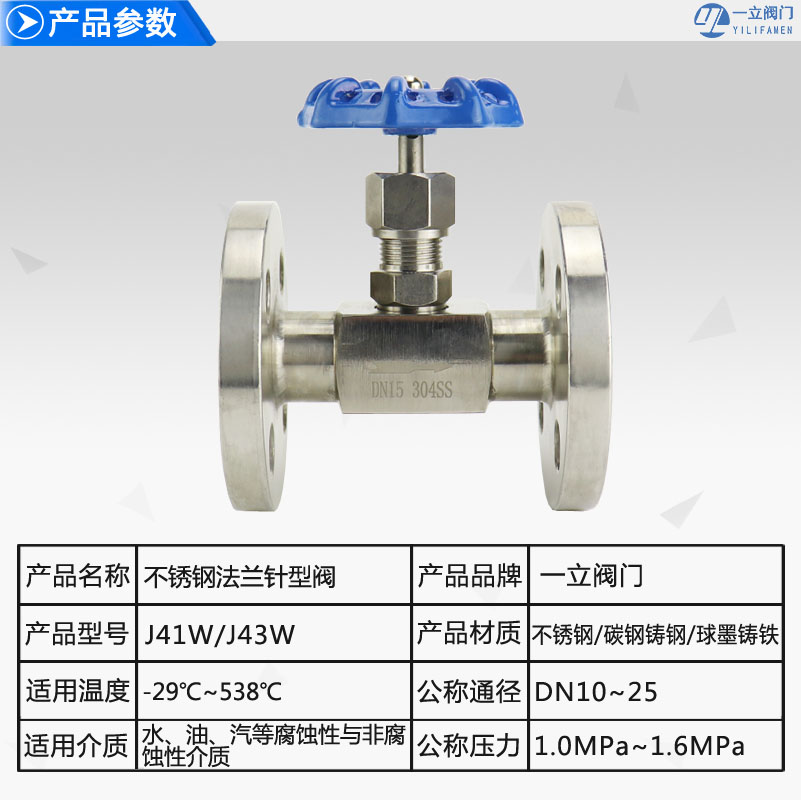

J41W/J43W-160P不銹鋼法蘭針型閥
- 針型閥J43W說明： 針型閥J43W-160P/320P主要針對壓縮天然氣加氣站或者高壓氣體，使用介質為高壓壓縮天然氣而開發研究的，特殊高壓截止閥。法蘭針型閥J43W/H主體采用高壓沖擊鍛打，殼體
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
針型閥J43W說明：
針型閥J43W-160P/320P主要針對壓縮天然氣加氣站或者高壓氣體，使用介質為高壓壓縮天然氣而開發研究的，特殊高壓截止閥。法蘭針型閥J43W/H主體采用高壓沖擊鍛打，殼體經過強化處理，試驗檢測壓可達75.0MPa，密封件均采用全進口美國（MTU）材料，密封性能特好，可耐高壓，高溫，腐蝕，質量十分可靠，抗氧化性能，使用壽命特長等優點。
針型閥J43W用途：
J43W-600LB/900LB法蘭式高壓針閥，鍛鋼法蘭式針型閥可以按照客戶安裝和使用要求，來生產國標（機械部和化工部）、美標（LB）法蘭式截止閥，法蘭式針型截止閥J43W/H應用范圍廣，不論在非腐蝕性還是腐蝕性的高壓氣體和液體管道，都有不錯的使用性能。
零部件材料：
|
序號 |
零件名稱 |
材質 |
|
1 |
法蘭 |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
閥體 |
20# A105 SS304 SS304L SS316 SS316L |
|
3 |
閥蓋墊片 |
紫銅(Red copper) PTFE |
|
4 |
閥蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
填料墊 |
PTFE柔性石墨 金屬盤根 |
|
6 |
填料 |
PTFE 柔性石墨 |
|
7 |
填料壓蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
鎖緊螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
閥桿 |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
手輪 |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
帶帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |
外型結構尺寸:
|
型號 |
公稱通徑 DN |
A |
B |
C |
F |
N-Ø |
L |
H |
D0 |
|
J43W/H |
DN10 |
90 |
60 |
41 |
14 |
4-Ø14 |
130 |
90 |
60 |
|
J43W/H |
DN15 |
95 |
65 |
46 |
14 |
4-Ø14 |
132 |
90 |
60 |
|
J43W/H |
DN20 |
105 |
75 |
56 |
16 |
4-Ø14 |
150 |
105 |
80 |
|
J43W/H |
DN25 |
115 |
85 |
65 |
16 |
4-Ø14 |
150 |
120 |
100 |
詳情請咨詢客服。
