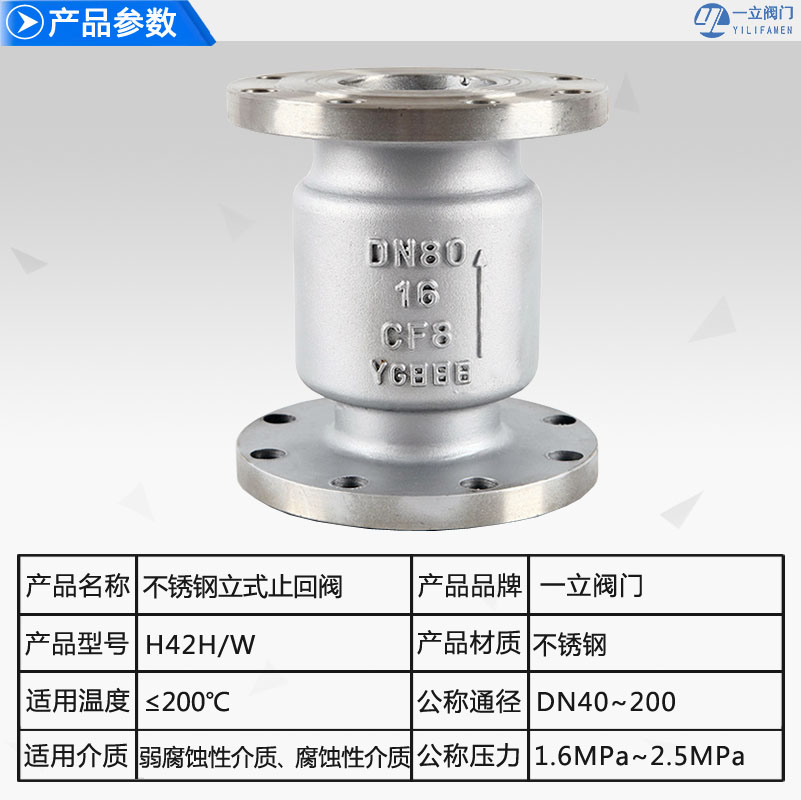

H42W不銹鋼立式止回閥

  • 一、 H42W不銹鋼立式止回閥 --產品概述 H42W不銹鋼立式止回閥 正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈
  • 咨詢熱線：0577-67313796

  • 產品詳情




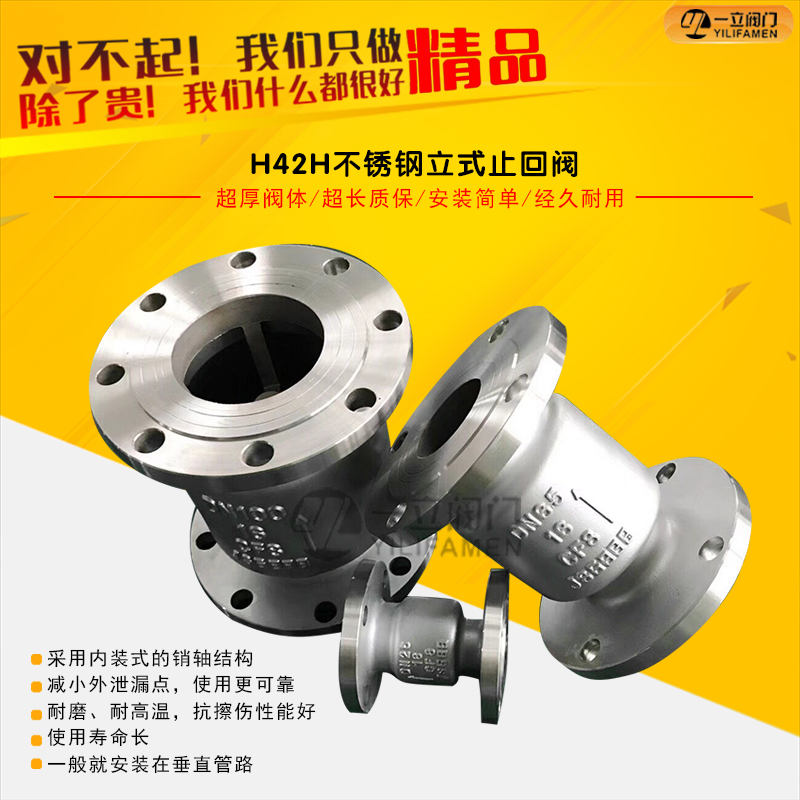

產品概述:


H42W、H42Y、H42H立式止回閥的閥瓣是沿著閥體垂直中心線滑動，當進口端有壓力作用，便克服彈簧阻力使閥門開啟，當進口端的壓力低于出口端，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，起到止回的作用。如果立式止回閥用于立式安裝時可不設彈簧，利用閥瓣自身的重量及流體回流的壓力起止回作用。立式止回閥具有結構簡單，零部件少，重量輕等特點，廣泛使用于石油、化工、冶金、電力、城建等行業。

H42W不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。


工作原理：


H42W不銹鋼立式止回閥能防止介質倒流，起到介質止回作用。H42H立式止回閥在進口端介質壓力高于出口端時處于開啟狀態。因?yàn)楣艿览镞M(jìn)口端介質的 壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管 道安裝無需加彈簧。閥瓣在自身重量和逆流介質的壓力下，會自動關閉）



主要性能及結構特點：


1.FM凹面法蘭設計，適用與40公斤壓力的管道法蘭面連接。

2.立式結構，一般適合垂直安裝于管道（如果在閥內加上彈簧也可臥式安裝）。

3.在管道上主要起防逆流作用，也叫逆止閥。

4.優質不銹鋼CF8，CF3鑄造生產，防腐性強，耐高溫性能好。



材料表:



型號 PN 工作壓力/Mpa 適用溫度/℃ 適用介質 材料
閥體、閥瓣 導向閥 密封面
H42W-16P 16 1.6 ≤200 腐蝕性介質 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼
H42W-25R 25 2.5 弱腐蝕介質 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼



性能規范:



技術參數 壓力等級
16 20 25 32 35 40 45 50 60 70
工作壓力（Mpa） ≤16 ≤20 ≤25 ≤32 ≤35 ≤40 ≤45 ≤50 ≤60 ≤70
試驗壓力（M） 強度 24 30 37.5 48 52.5 60 67.5 75 90 105
密封 17.6 22 27.5 35.2 38.5 44 49.5 55 66 77


性能和使用范圍：


型號

公稱

試驗壓力

工作溫度(℃)

壓力

強度

密封

低壓密封



(水)Mpa

(水)空氣(Mpa)

(空氣)Mpa

H42H-16C

1.6

2.4

1.8

0.6

≤425

H42H-25C

2.5

3.8

2.8

0.6

≤425

H42H-40C

4

6

4.4

0.6

≤425

型號+（材質）

公稱壓力 PN（MPa）

試驗壓力P3(MPa)

適用溫度（℃）

適用介質

殼體

密封

H42H-16C（碳鋼）

1.6

2.4

1.76

≤425

水、油品

H42H-16P（304）

≤200

弱腐蝕介質

H42H-25P（304）

2.5

3.75

2.75

H42H-25R（316）

腐蝕性介質

H42H-40P（304）

4

6

4.4

弱腐蝕性介質

H42H-40R（316）

腐蝕性介質

H42Y-40I（鉻鉬鋼）

≤550

水、油品

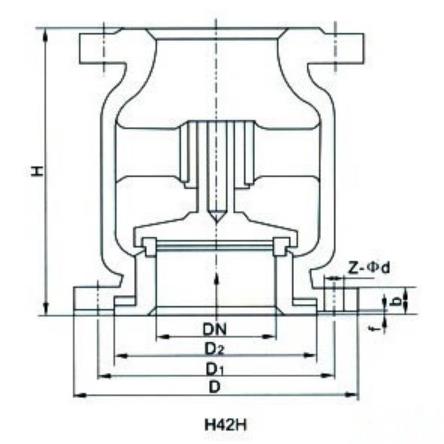

外形及連接尺寸：




公稱壓力
PN（MPa）

公稱通徑
DN（mm）

H

D

D1

D2



f

ZФ-d

1.6

40

130

145

110

85

16

3

4-18

50

140

160

125

100

16

3

4-18

65

160

180

145

120

18

3

4-18

80

185

195

160

135

20

3

8-18

100

210

215

180

155

20

3

8-18

125

250

245

210

185

22

3

8-18

150

300

280

240

210

24

3

8-23

200

380

335

295

265

26

3

12-23

2.5

40

130

145

110

85

18

3

4-18

50

140

160

125

100

20

3

4-18

65

160

180

145

120

22

3

8-18

80

185

195

160

135

22

3

8-18

100

210

230

190

160

24

3

8-23

125

250

270

220

188

28

3

8-25

150

300

300

250

218

30

3

8-25

200

380

360

310

278

34

3

12-25



主要外形尺寸1.6Mpa



型     號 公稱通徑DN 主要連接尺寸尺寸
L D D 1 D 2 D 6 b f f 1 Z-φd H
H42W-16P     H42W-16R 40 200 145 110 85 - 16 2 - 4-18 95
50 230 160 125 100 - 16 2 - 4-18 105
65 290 180 140 120 - 18 2 - 4-18 120
80 310 195 165 135 - 20 3 - 8-18 130
100 350 215 180 155 - 20 3 - 8-18 140
125 400 245 210 185 - 22 3 - 8-12 155
150 480 280 240 210 - 24 3 - 8-23 180
200 600 335 295 265 - 26 3 - 12-23 215



主要外形尺寸2.5Mpa



型    號 公稱通徑
DN(mm)		 尺寸
L 1 L 2 L 3 D D1 D2 b f Z-Φ
H42W-25P   H42W-25R 15 - 85 85 95 65 45 16 - 4-Φ14
20 - 95 95 105 75 55 16 - 4-Φ14
25 - 100 105 115 85 65 16 - 4-Φ14
32 - 105 150 135 100 78 16 - 4-Φ14
40 - 115 160 145 110 88 18 - 4-Φ14
50 140 125 170 160 125 100 20 3 4-Φ14
65 160 145 180 180 145 120 22 3 8-Φ18
80 185 155 200 195 160 135 22 3 8-Φ18
100 210 210 210 230 190 160 24 3 8-Φ23
125 - 275 275 275 220 188 28 3 8-Φ25
150 300 225 300 300 250 218 30 3 8-Φ25
200 380 380 380 360 310 278 34 3 12-Φ25

咨詢：H42W不銹鋼立式止回閥
