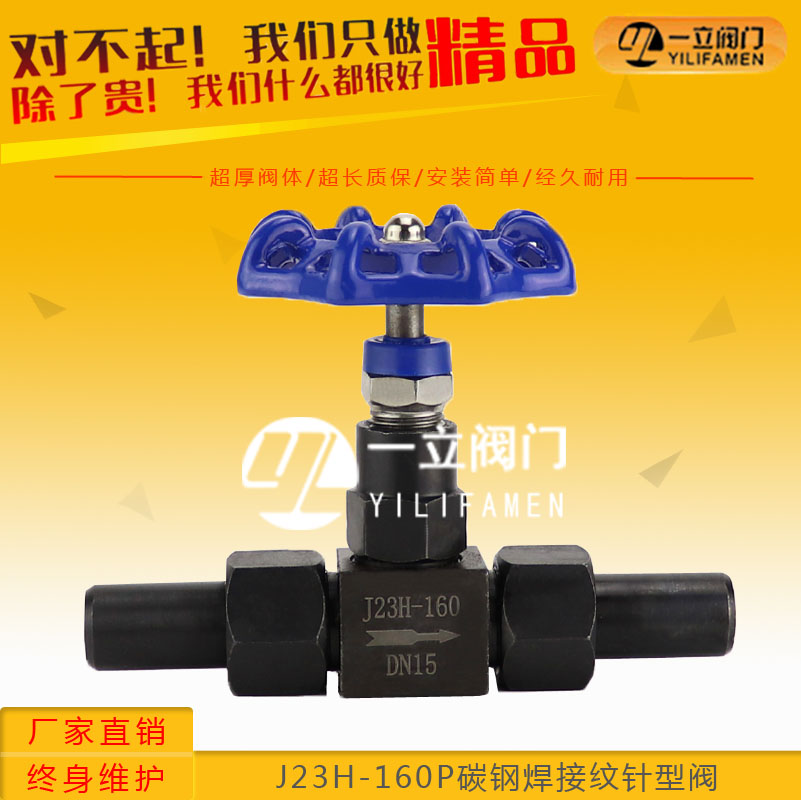

J23H-160P碳鋼焊接紋針型閥

  • 產品概述： J23H-160P碳鋼焊接紋針型閥是儀表測量管路系統中重要的組成部分之一，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

針型閥是一種可以調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。

J23H-160P碳鋼焊接紋針型閥是儀表測量管路系統中重要的組成部分之一，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥能比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。


主要零件材料：


型號

閥體

接頭

閥桿

螺帽

填料

J23H-320

20#

20#

2Cr13

20#

柔性石墨

J23W-320P

SS304

SS304

SS304

SS304


主要外形連接尺寸mm：


公稱通徑

M

ø

L1

L

H

D0

重量（KG）

DN6

M20×1.5

ø14×4

66

140

96

63

0.85

DN10

M24×1.5

ø18×4

78

160

115

78

1.1

DN15

M30×2

ø22×4

94

180

122

100

2.0

DN20

M36×2

ø28×4

108

220

156

110

3.5

DN25

M39×2

ø33×4

110

230

170

140

4.3


性能規范：


型號

公稱壓力（MPa）

試驗壓力PS（MPa）

工作壓力（MPa）

工作溫度（℃）

適用介質

殼體

密封（液）

密封（氣）

J23W-16

1.6

2.4

1.76

0.6

1.6

P≤200℃

液化氣水、油品等

J23W-40P

4.0

6.0

4.4

0.6

4.0

J23W-160

16.0

17.6

17.6

0.6

16.0

C≤425℃

J23W-320P

32.0

48.0

35.2

0.6

32.0



安裝注意事項：

　　1）、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
　　2）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。 選用原則
　　1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
　　2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
　　3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
　　4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
　　5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V形開口的調節針型閥。
　　6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。
　　7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。
　　8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。
　　9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。

咨詢：J23H-160P碳鋼焊接紋針型閥
