產品概述：

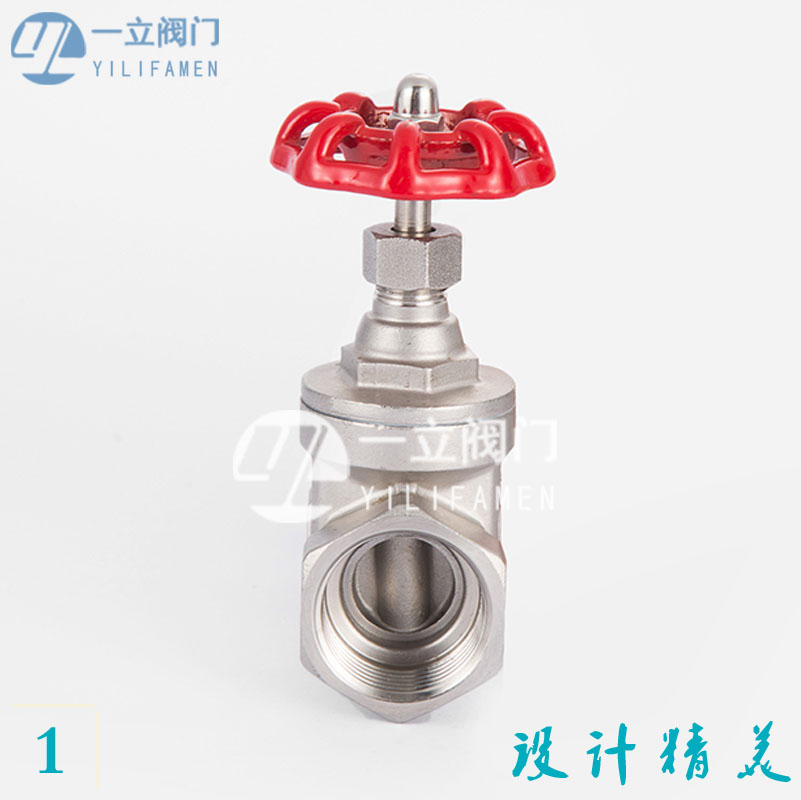

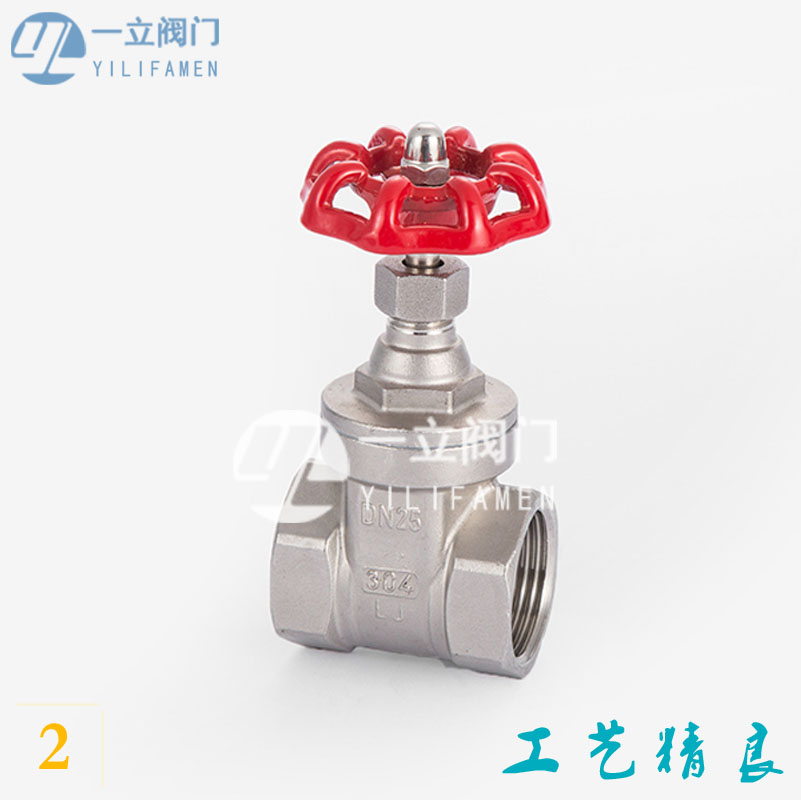

絲扣閘閥，也叫截門，是使用比較廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
絲扣閘閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
絲扣閘閥分為三類:直通式、直角式及直流式斜截止閥。
絲扣閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%~30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
產品特點:
1.適用于經常經常操作,啟閉迅速、輕便。
2.液體阻力小.
3、結構簡單，相對體積小，重量輕，方便維修。
4、密封性能好。
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
用途：
這類閥門主要供開啟和關閉管道和設備介質之用
不銹鋼絲扣閘閥具有以下優點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
主要性能：
|
型號 |
公稱壓力PN(MPa) |
試驗壓力Ps(MPa) |
工作壓力P(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 |
密封 |
P20 |
P42 |
||||
|
Z11H-25 |
2.5 |
3.8 |
2.8 |
2.5 |
1.4 |
≤425 |
水、蒸汽、油品等非腐蝕性介質 |
|
Z11H-40 |
4.0 |
6.0 |
4.4 |
4.0 |
2.3 |
||
|
Z11H-64 |
6.4 |
9.6 |
7.0 |
6.4 |
3.7 |
||
|
Z11H-100 |
10.0 |
15.0 |
11.0 |
10.0 |
4.4 |
||
|
Z11H-160 |
16.0 |
24.0 |
17.6 |
16.0 |
- |
主要外觀尺寸：
|
公稱通徑DN(mm) |
L |
L1 |
H |
H1 |
D0 |
d |
D |
kg |
|
15 |
80 |
16 |
142 |
155 |
100 |
10 |
34 |
1.9 |
|
20 |
90 |
18 |
143 |
160 |
100 |
13 |
40 |
2.0 |
|
25 |
100 |
22 |
164 |
186 |
120 |
18 |
50 |
3.3 |
|
32 |
120 |
22 |
187 |
216 |
140 |
24 |
58 |
4.8 |
|
40 |
130 |
24 |
215 |
250 |
160 |
29 |
66 |
6.7 |
|
50 |
140 |
25 |
233 |
276 |
180 |
37 |
78 |
9.6 |

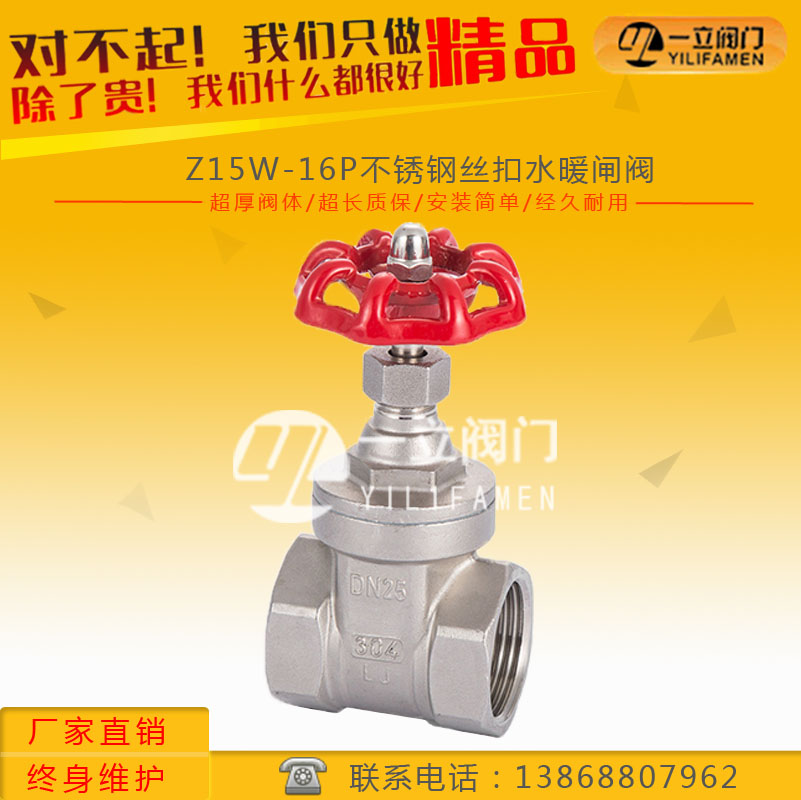

咨詢：Z15W-16P不銹鋼絲扣水暖閘閥
